智能水表相較于傳統的機械水表具有檢測精度高、智能顯示讀數、遠程抄表及智能控制閥門等諸多功能，目前已成為各大水表廠家主要開發的項目，智能水表架構框圖如圖1所示。對于閥門控制部分，一般采用分離MOSFET搭建的H橋驅動電路或者采用集成H橋的驅動芯片進行控制閥門的打開和關斷，在閥門動作時需要檢測驅動電流的變化來防止閥門堵轉的發生，在閥門堵轉時一般驅動電流會有較大的變化。國產潤石科技的低失調CMOS運算放大器RS6331P可以用于閥門驅動電流的檢測，具有低成本、高精度等特點。

?

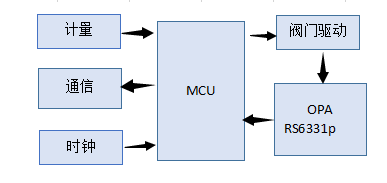

圖1 智能水表架構框圖

將CMOS運算放大器RS6331P用于智能水表中的閥門電流檢測，主要有如下優勢體現：

1、RS6331P運放具有極低的輸入失調電壓，典型值為±0.2mV，可以更好的保證驅動電流檢測的高精度要求；

2、產品具有高達1.1MHz增益帶寬，具有軌對軌輸入輸出特點，工作溫度范圍為-40℃至125℃，可以滿足各種應用環境下的使用；

3、RS6331P單通道運放采用SOT23-5的典型封裝形式，在硬件調試和使用上都簡單易用。如圖2所示為產品引腳示意圖。

?

圖2 RS6331P引腳示意圖

綜上所述，國產潤石公司的運算放大器RS6331P可用于智能水表中閥門驅動電流的檢測，可滿足功能使用，并且還具有低成本、供貨穩定等特點。

?

（文章來源：世強硬創電商）

?
