2020-07-07電平轉換（Level Shift）與電源系統中的電壓轉換是兩種不同功能的芯片，電平轉換是針對信號線電平的，比如MCU的GPIO口為3.3V的工作電壓，DSP的GPIO是1.8V，它們之間的通信就不能直接相連，需要做電平適配上的處理才能通信。
潤石科技（Runic）推出的RS0104電平轉換芯片提供四路數據線，主要用于SPI、I2S、總線接口、GPIO等通信接口，自動識別方向，兼容推挽輸出架構和開漏輸出架構，其主要特點如下：
·?無需數據方向控制
·?推挽架構支持24Mbps數據速率，開漏架構支持2Mbps數據速率
·?A側支持1.65V~5.5V，B側支持2.3V~5.5V
·?A、B側電源互相隔離；無上電時序要求
·?支持-40℃~+85℃
?

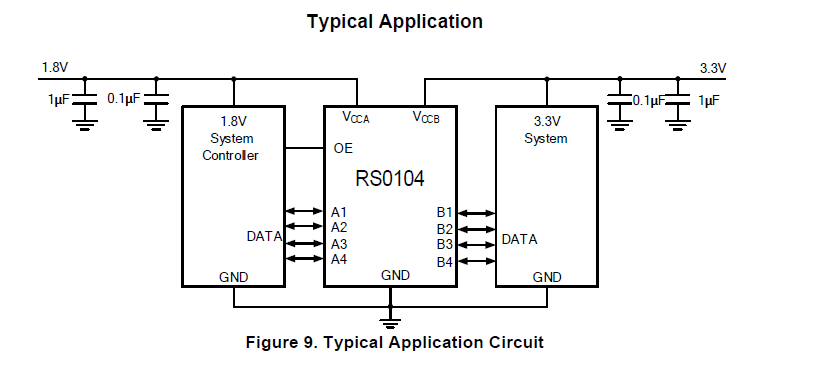

圖1 典型應用電路圖
需要注意VCCA的供電電壓不能大于VCCB，即A側接到低電壓系統，B側接到高電壓系統。
?
RS0104提供多種通用封裝，包括TSSOP、QFN3.5×3.5和QFN2×2等多種封裝，以滿足不同產品系統的兼容設計需求。
?

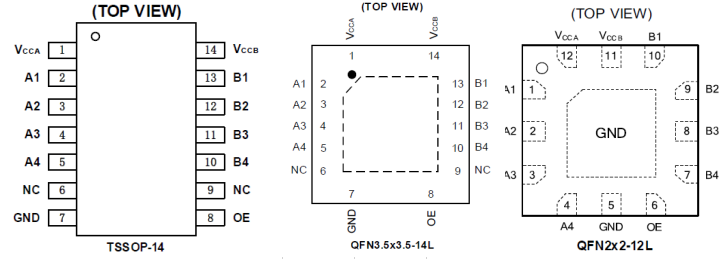

圖2?封裝和管腳定義
?
（文章來源：世強硬創電商
?
