醫用消毒盒MCU電源供電潤石國產LDO選型：RS3002-3.3YE3，高耐壓、典型靜態電流IQ低至2.5μA

2020-11-11
訪問量：3189
來源：

醫用消毒盒電源供電一般采用12VDC適配器供電，通過低功耗高壓穩壓器（LDO）降壓輸出3.3V/50mA給MCU供電，為避免閑置狀態的電源功耗過大，一般需要選擇高耐壓、高精度、低功耗LDO，此LDO具體選型因素參考如下：

1、低功耗：需要靜態電流IQ越小的LDO；

2、高輸出電壓精度：選擇時建議小于±3%，該值越小越好；

3、小尺寸封裝；

4、低成本。

針對如上設計需求，推薦潤石科技低功耗高壓穩壓器RS3002-3.3YE3，其輸入電壓范圍為2.5V~36V，固定電壓輸出3.3V，其輸出電壓精度達±2.5%，線性調整率0.001%/V typ，負載調整率11mV typ，最小輸出電流150mA，工作溫度范圍-40℃~85℃，典型應用電路參考如下圖1所示，外圍僅需兩個旁路電容，CIN和COUT建議選擇1μF，可簡化電路設計。

圖片4.png?

圖1：潤石科技低功耗高壓穩壓器RS3002-3.3YE3典型應用電路

推薦潤石科技低功耗高壓穩壓器RS3002-3.3YE3理由如下：

1、高精度：輸出電壓精度達±2.5%，滿足高精度電壓輸出需求；

2、低功耗：輕載條件下，典型超低靜態電流IQ低至2.5μA，非常適用于低功耗產品設計需求；

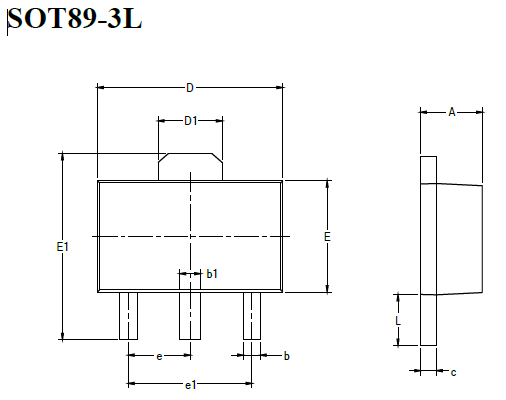

3、小尺寸封裝：采用SOT89-3L小尺寸封裝，最大封裝尺寸4.6mm x 2.5mm，相關尺寸參考如下圖2所示。

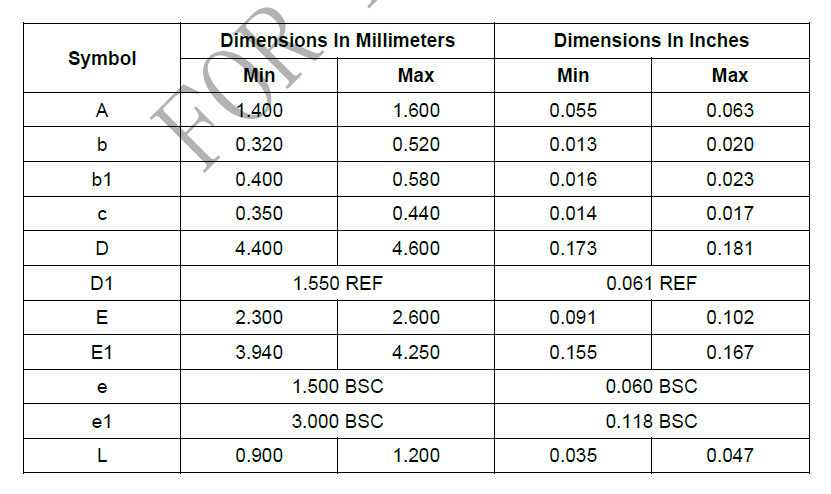

圖2：潤石科技低功耗高壓穩壓器RS3002-3.3YE3封裝尺寸示意圖

4、具有良好的供貨交期，可以快速支持樣品和量產服務。

?
