潤石科技RS73xx-1系列（RS7318-1、RS7325-1、RS7330-1、RS7333-1、RS736-1、RS7350-1）是一款采用CMOS工藝技術設計的低壓差線性穩壓器，具有高達45V的寬輸入電壓范圍，能夠提供高達300mA的輸出電流，非常適合用于多節電池系統、總線電壓供電系統和其他高直流電壓系統轉低壓的應用環境，寬輸入電壓能使其很好承受浪涌電壓的沖擊并保證輸出電壓的穩定。

RS73xx-1自身僅消耗3uA（典型值）的電流，這在多節電池供電的系統尤為重要，可以最大程度降低整機系統的待機功耗。RS73xx-1提供多種封裝包括SOT23-3、SOT23-5和SOT89-3L(L-Type)，滿足不同應用對耗散功率的要求。

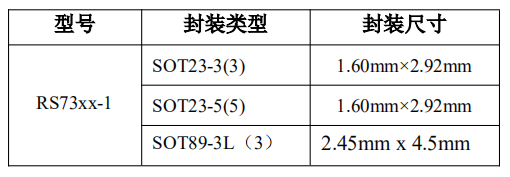

器件信息：

?

特性：

●低靜態耗電IQ：典型耗電3uA

●300mA輸出電流

●低壓差

●低溫度系數

●輸入電壓高達45V

●輸出電壓精度：±2%

●提供1.8、2.5、3.0、3.3、3.6和5V輸出電壓

●具有過溫保護和過流保護功能

●封裝: SOT23-3、SOT23-5、SOT89-3L(L-Type）

應用領域：

●?智能電網相關設備

● 電動工具

●?BMS系統

●?電機控制系統/工業控制系統

●?儀器儀表

●?車載系統

●?消防/安防設備

●?消費類產品

?

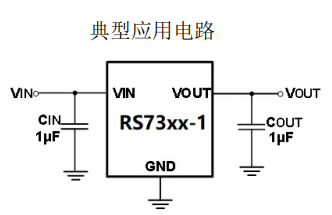

圖1? 典型應用電路

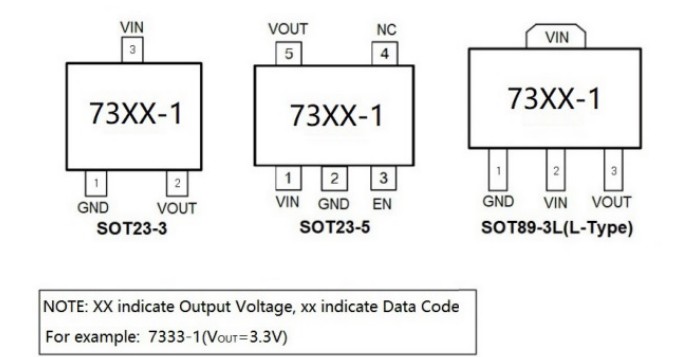

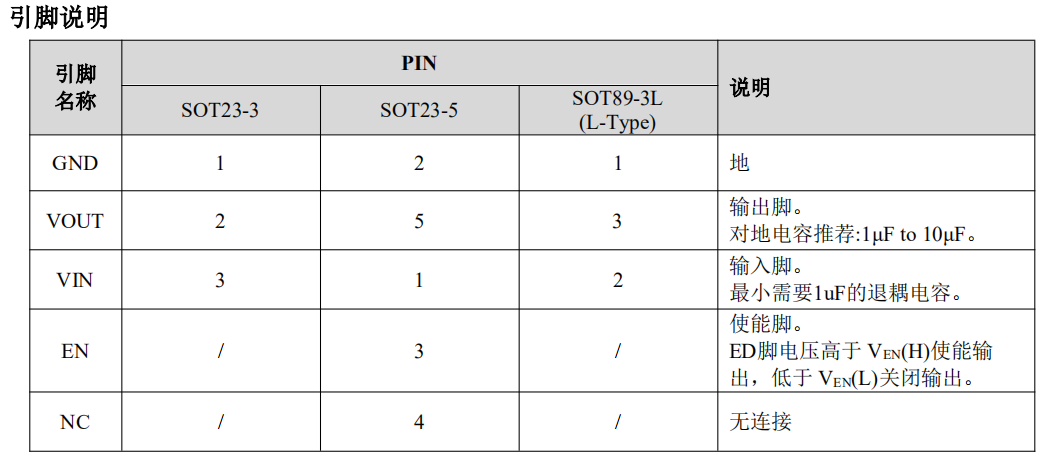

引腳定義和說明：

?

?

?

?
