2021-06-29比較器是用來判斷同相端和反相端信號電壓大小的芯片，通常一個輸入端接被比較的信號；另一個輸入端接基準電壓，確定門限電壓(或稱閥值)。輸出通常有且僅有兩種狀態，即高電平和低電平，常應用于模－數轉換、波形產生及變換、超限報警等。
比較器有開漏輸出（包括PFET和NFET架構）和推挽輸出兩種方式。本文以圖文的形式對這兩種輸出方式做一分析。
1.開漏輸出（Open Drain Output）
開漏輸出的比較器又分為NFET架構（圖1）和PFET架構（圖2），由內部的MOSFET決定。NEFT架構輸出端需要加上拉電阻才能輸出高電平，PFET架構需要加下拉電阻才能輸出低電平。
?

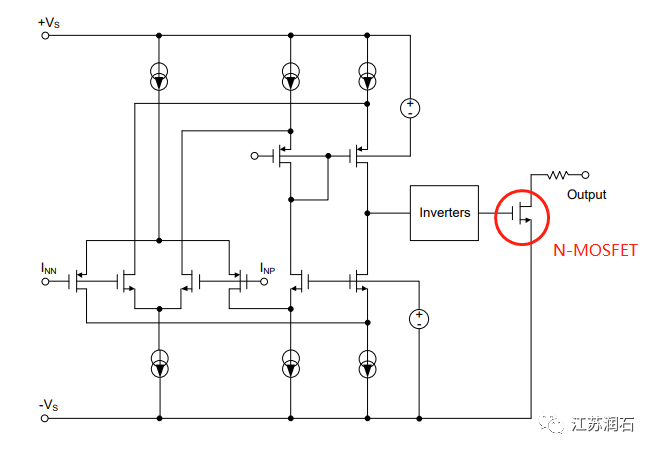

圖1 ?NFET架構
?

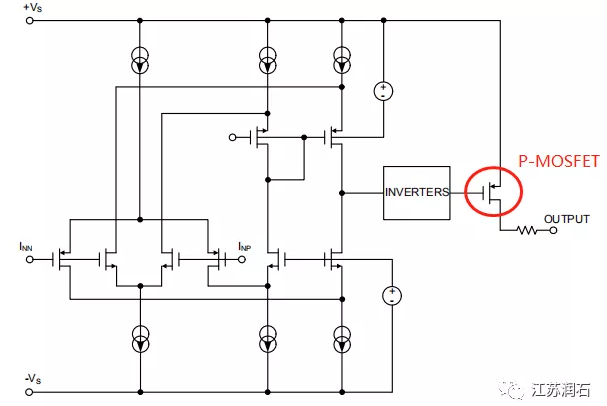

圖2 ?PFET架構
2.推挽輸出（Push-Pull Output）
推挽輸出結構是由PMOS+NMOS或者三極管受到互補控制的信號控制，兩個管子始終一個在導通，一個在截止。
?

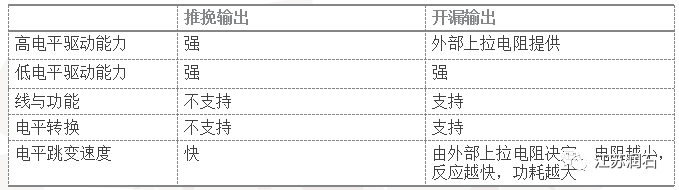

表1 推挽輸出vs開漏輸出（以NFET架構為例）
推挽輸出：可以輸出高電平，低電平，連接數字器件；對于各種電壓節點間的電平轉換非常有用。可以將多個開漏輸出的輸出腳，連接到一條線上，形成“與邏輯”關系，即“線與”功能；任意一個變低后，開漏線上的邏輯就為0了。這也是I2C，SMBus等總線判斷總線占用狀態的原理。
NFET開漏輸出：輸出端相當于三極管的集電極，要得到高電平狀態需要上拉電阻才行，適合于做電流的驅動。通常一條總線上只能有一個push-pull輸出的器件；優點速度快。

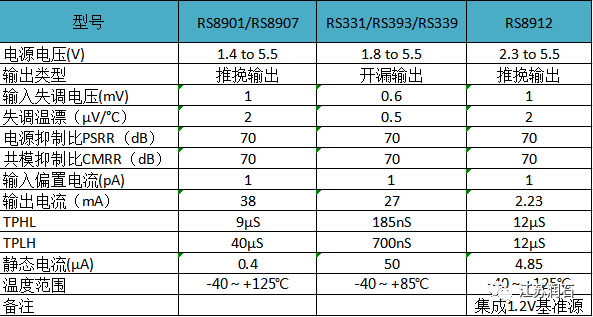

潤石科技作為國內領先的模擬半導體廠商，比較器主要以低功耗著稱，常用型號如下：
?
?
?
