2021-11-12定位器可以實現對汽車等資產的實時定位，在歐美等國家的保險業務上，有大量需求。如下圖1電路結構框圖所示，主控系統是3.3V，4G模塊是1.8V，如此，它們之間的SPI通信就需要一個4通道的電平轉換芯片。因為定位器體積小、用量大，因此，要求個電平轉換芯片還要滿足體積小、價格低的要求。
潤石科技推出的國產電平轉換芯片RS0104，雙向4通道，具有小體積特性，而且作為國產料，價格、交期都好，無論功能、性能、價格等，都可以滿足定位器的需求。
?

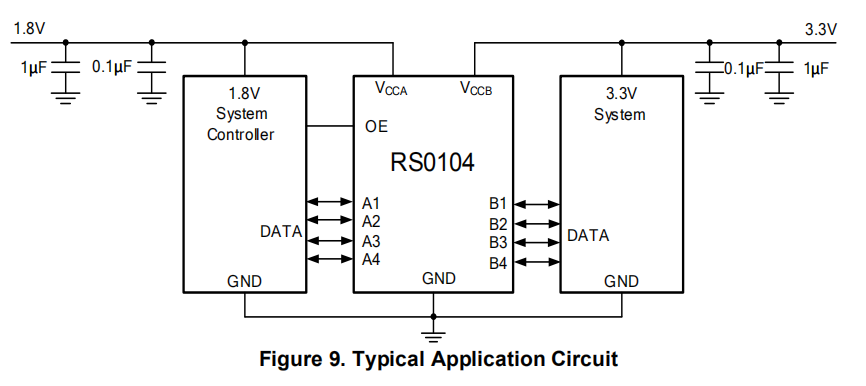

圖1? 電平轉換芯片RS0104典型應用電路圖
電平轉換芯片RS0104，使用兩個獨立的可配置電源軌，其中A端口在跟蹤VCCA電源時支持1.65V至5.5V的工作電壓，而B端口在跟蹤VCCB電源時支持2.3V至5.5V的工作電壓。而且，如上圖2所示，它支持雙向、4個通道，完全滿足定位器在電壓、通道數等需求，可完美實現SPI通信的電平轉換。
RS0104帶輸出使能（OE）腳功能，當該腳輸入為低電平時，所有I / O均處于高阻抗狀態，這大大降低了電源靜態電流消耗，這使得定位器具備了低功耗特性。另，OE腳還可通過下拉電阻連接到GND，來確保上電或掉電期間I/O口為高阻抗狀態。
最后，如下圖2，RS0104還提供了QFN2x2-12L封裝，尺寸僅2x2mm，體積小。恰好滿足定位器對物料小體積的需求。
?

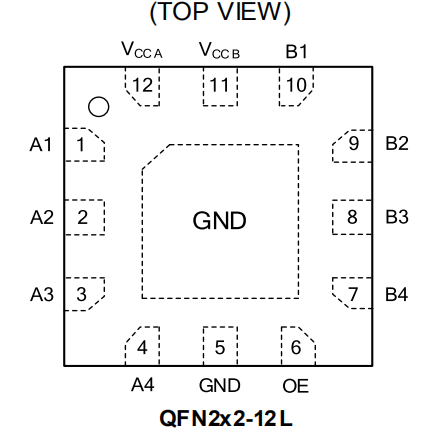

圖2? RS0104管腳及QFN2x2-12L封裝圖
綜上述，潤石科技推出的國產電平轉換芯片RS0104，雙向4通道，具有小體積特性，功能、性能、體積等，都能滿足定位的需求，而且作為國產料，價格、交期都好，是定位器應用的理想之選。
