電平轉換（Level Shift）與電源系統中的電壓轉換是兩種不同功能的芯片，電平轉換是針對信號線電平的，比如MCU 的GPIO口為3.3V的工作電壓，DSP的GPIO是1.8V，它們之間的通信就不能直接相連，需要做電平適配上的處理才能通信。

?

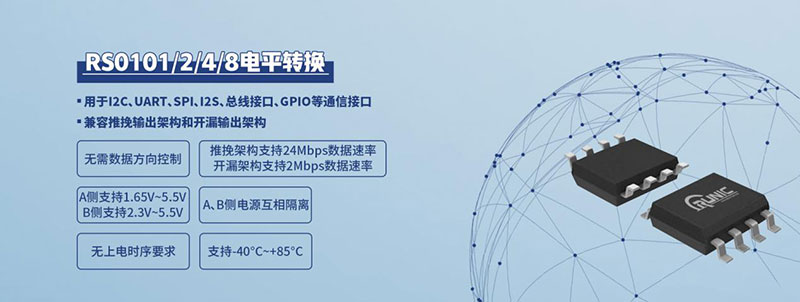

潤石科技電平轉換系列芯片包括單路的RS0101、雙路的RS0102、四路的RS0104和8路的RS0108，可以用于I2C、UART、SPI、I2S、總線接口、GPIO等通信接口，自動識別方向，兼容推挽輸出架構和開漏輸出架構，其主要特點如下：

● 無需數據方向控制；

● 推挽架構支持24Mbps數據速率，開漏架構支持2Mbps數據速率；

●?A側支持1.65V~5.5V，B側支持2.3V~5.5V；

●?A、B側電源互相隔離；

●?無上電時序要求；

●?支持-40°C~+85°C。

?

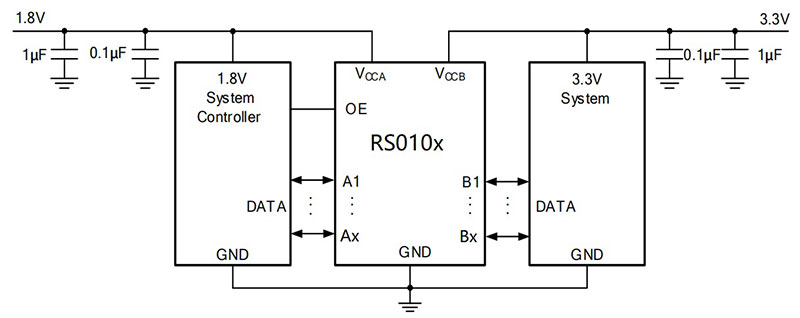

圖1 典型應用電路圖

需要注意VCCA的供電電壓不能大于VCCB，即A側接到低電壓系統，B側接到高電壓系統。

RS0101提供SOT23-6、SC70-6和DFN封裝，RS0102提供SOT23-8、VSSOP、DFN等多種封裝，RS0104提供TSSOP、QFN3.5x3.5和QFN 2x2等多種封裝，RS0108提供TSSOP和QFN3x3封裝，以滿足不同產品系統的兼容設計需求。

?

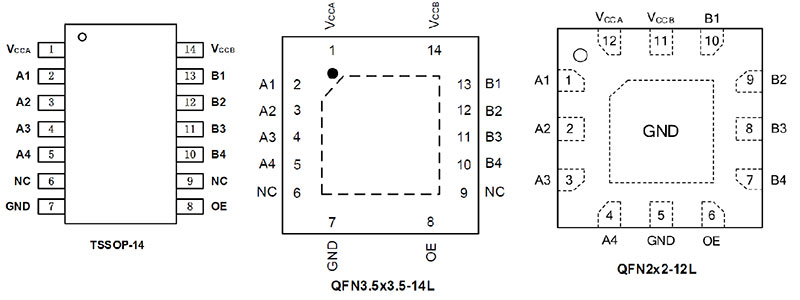

圖2 RS0104的封裝和管腳定義

潤石科技RS010X系列電頻轉換在由國際電子商情主辦的2021年中國IC領袖峰會暨2021年“中國IC設計成就獎”評選中，一舉斬獲“2021中國IC設計成就獎之年度最佳放大器/數據轉換器”獎項。

?

?
