電壓比較器是對輸入信號進行鑒別與比較的電路，是組成非正弦波發生電路的基本單元電路。

電壓比較器主要有單項比較器、遲滯比較器和雙限比較器（窗口比較器）。

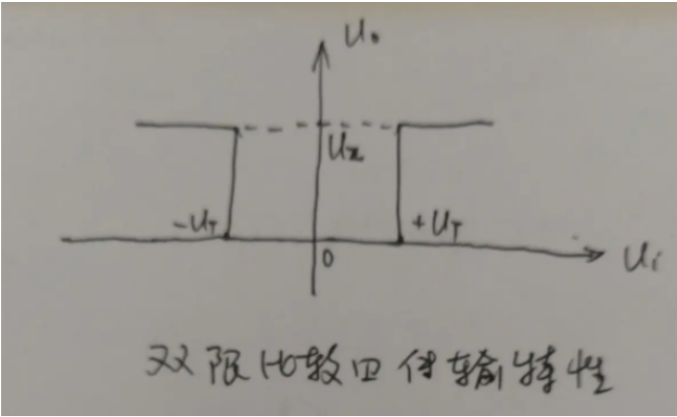

雙限比較器有兩個轉折電壓，當輸入電壓向單一方向變化時輸出電壓躍變兩次。其傳輸特性如下：

單限比較器比滯回比較器抗干擾能力強，而滯回比較器比單限比較器靈敏度高。

單限電壓比較器：

運放是通過反饋回路和輸入回路的確定“運算參數”，比如放大倍數，反饋量可以是輸出的電流或電壓的部分或全部。而比較器則不需要反饋，直接比較兩個輸入端的量，如果同相輸入大于反相，則輸出高電平，否則輸出低電平。

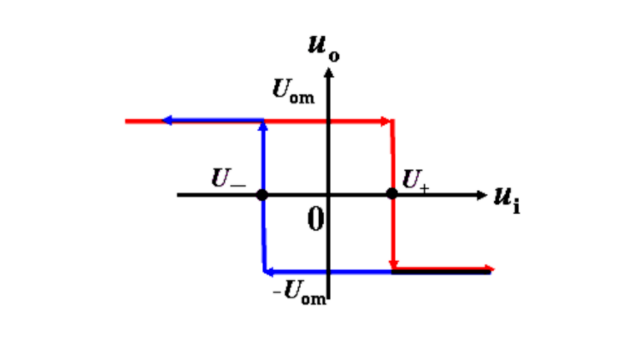

滯回比較器：

又稱遲滯比較器，有兩個門限電壓。輸入單方向變化時，輸出只跳變。輸入由大變小時，對應小的門限電壓；輸入由小變大時，對應大的門限電壓。在兩個門限電壓之間，輸出保持原來的輸出。

上拉電阻會影響比較器輸出的高電平的數值，尤其是“OC門“輸出格式的比較器，從而影響門限電壓，需要考慮。主要是影響上門限，可以把它歸入正反饋。

電壓比較器簡單理解為：

運放工作于非線性工作狀態，假如基準電壓在負端輸入，輸入的電壓在正端輸入的話，比較電壓高于基準電壓，運放就輸出高電平（接近于運放的工作電源電壓）；輸入的電壓在正端輸入的話，比較電壓低于基準電壓，運放就輸出低電平。（接近于地），基準電壓加在正端，比較電壓加在負端也可以的，輸出剛好相反。

總之，就是正端電壓高，就輸出高電平；負端電壓高，就輸出低電平。

?文章來源：電子產品世界
