RS1461是一款低功耗、單通道單端輸入的12位模數轉換器，它的采樣速率為1MSPS，可以滿足絕大部分低延遲，高速的工業應用場景。RS1461支持多種串行接口標準，例如SPI、QSPI、MICROWIRE和許多常見的DSP串行接口。RS1461使用電源電壓作為參考，信噪比為71.5dB，INL/DNL的最大值為1LSB，在3V和5v供電的場景下，動態功耗分別為4.5mw或11mw。 RS1461適用于各種醫療設備、車載導航、儀表和控制系統等應用。

功能特性

供電電壓：?????? 2.7~5.25V
分辨率：?? ????? 12Bit
采樣速率:???????? 1MSPS
通訊接口:???????? SPI, QSPI, MICROWIRE和DSP串行接口
通道數:?????????? 1
輸入類型:??????? 單端輸入
信噪比:????????? 71.5dB
積分非線性INL:?? 1LSB(max)
差分非線性DNL:? 1LSB(max)
功耗:???????????? 3V供電: 4.5mW(TYP)
???????????????? 5V供電: 11mW(TYP)?????? ?
溫度范圍:?? ????? -40℃---125 ℃
封裝形式：?? ????? SOT23-6

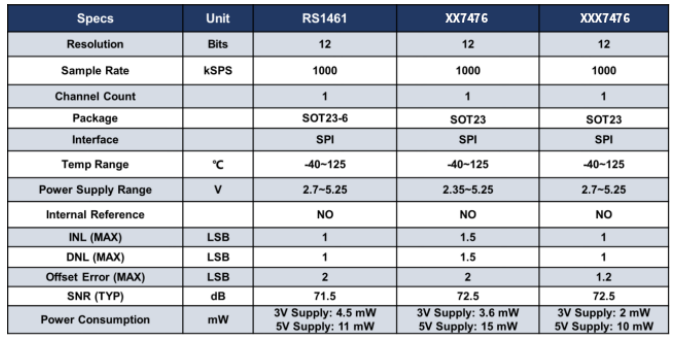

RS1461產品優勢

☆? 具備出色的直流精度以及動態性能。
☆? 1MSPS的采樣速率可滿足絕大部分低延遲，高速的工業應用場景。
☆? 采用單端輸入類型，信號從來源到達ADC僅需要一條走線，減少了系統復雜性，同時降低總信號鏈的功耗。
☆? 串行接口兼容多種標準，如SPI、QSPI、MICROWIRE和許多常見的DSP串行接口。

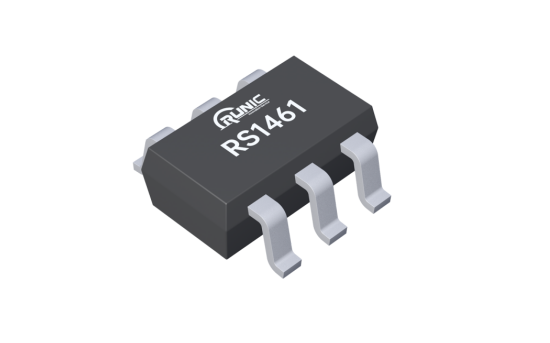

☆? 提供6引腳SOT23封裝，適用于空間要求很高的應用。

?

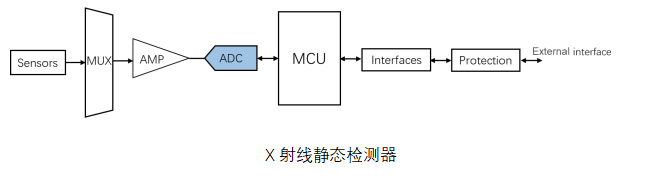

典型應用

目前RS1461已初步量產，歡迎各界工程師朋友申請樣品評測。
