RS8471是一款高壓、單通道、軌對軌輸入輸出的功率運算放大器，它的工作電壓范圍在4.5V到24V，最大峰值輸出電流2.5A，失調電壓為3mV，增益帶寬積為25MHz，并提供65V/us的高壓擺率，確保輸出信號快速建立”,這些特性組合使其可適用于多種供電場景，特別是TFT-LCD應用。此外，高電源抑制比和共模抑制比提高了抗電源噪聲和共模干擾的能力，提供100dB的高開環增益，以保證低增益誤差。因此，RS8471可廣泛應用于液晶顯示面板、液晶電視、監視器、筆記本電腦等。

功能特性

供電電壓:?? ?????????????? 4.5V~24V (±2.25V~±12V)
輸出峰值電流：????????? 2.5A(max)
失調電壓:?????????????? 3mV (typ)
失調電壓溫漂:?????????? 6uV/℃ (typ)
噪聲:?????????????????? 20uVpp (f=0.1Hz to 10Hz)
電源抑制比:???????????? 90dB
共模抑制比:???????????? 68dB
開環增益:?????????????? 100dB
增益帶寬積:???????????? 25MHz
壓擺率:???????????????? 65V/μs
溫度范圍:?? ????????????? -40℃-85 ℃

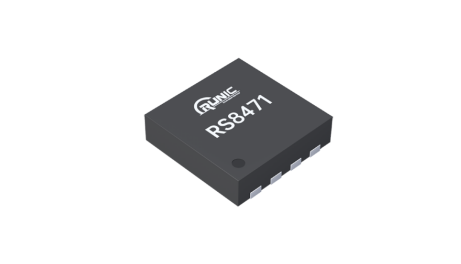

封裝形式：?? ?????????????? DFN3×3-8L

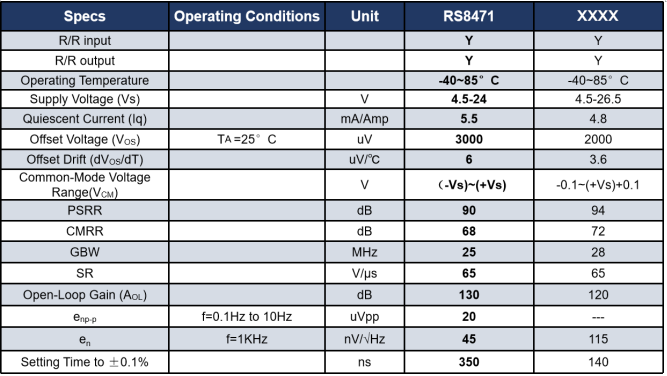

RS8471產品優勢
☆??優異的的直流特性，高開環增益保證了低增益誤差。
☆? 軌對軌輸入輸出設計，最大化了信號的動態范圍，提高了信號鏈路整體的信噪比。
☆?寬電源電壓范圍可適用于多種供電場景。
☆??高壓擺率、高帶寬的特性，使得輸出更高速，非常適用于液晶顯示器應用。
☆??具有輸出短路保護和熱關斷功能。
☆??提供DFN3×3-8L封裝。

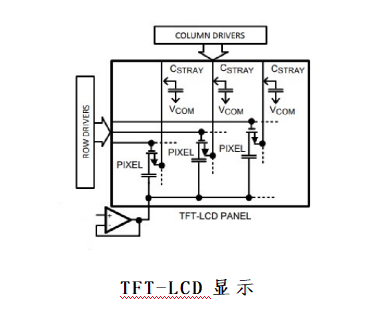

典型應用

目前RS8471可提供樣品，歡迎各界工程師朋友申請樣品評測。
