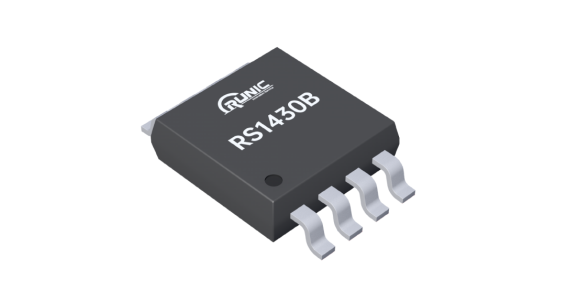

RS1430B是一款高速、低功耗、單通道的16位模數轉換器，采用SAR架構設計，最高采樣速率為400KSPS。RS1430B支持單端輸入和偽差分輸入以及SPI串行接口標準,外置的基準電壓可在0.1V至VDD范圍內任意設定，信噪比為90.5dB，噪聲為45μVrms，在5V供電的場景下，動態功耗僅為13mw，非常適用于便攜式和電池供電系統的精密信號采集。RS1430B與ADS7816、ADS7822、ADS7826、ADS7827、ADS7829、ADS8320、ADS8325、ADS8326 PIN腳兼容。可用于各種醫療設備、車載導航、工業控制和數據采集系統等應用。

功能特性

供電電壓：?????? 2.7~5.5V
分辨率：?? ????? 16Bit
采樣速率:???????? 400KSPS
通訊接口:???????? SPI
通道數:?????????? 1
輸入類型:??????? 單端輸入和偽差分輸入
信噪比:????????? 90.5dB
積分非線性INL:?? ±2 LSB
差分非線性DNL:? ±0.5 LSB
噪聲:??????????? 45μVrms
功耗:??????????? 5V供電: 13mW @400KSPS
?????????????? ? ? 2.7V供電: 4.86mW @300KSPS
?????????????? ? ? 2.7V供電: 1.62mW @100KSPS
?????????????? ? ? 2.7V供電: 162μW @10KSPS
溫度范圍:?? ????? -40℃---125 ℃
封裝形式：?? ????? MSOP8

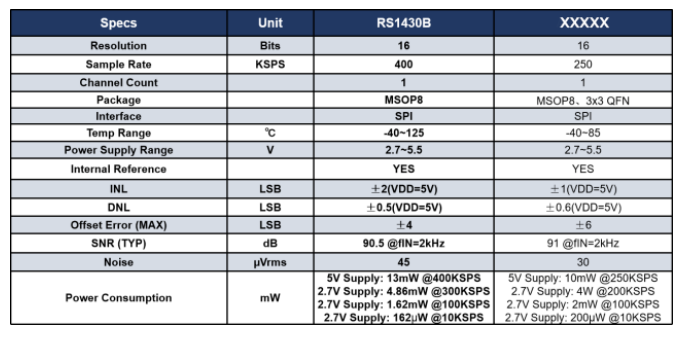

RS1430B產品優勢

☆? 具備出色的直流精度以及動態性能。
☆? 提供出色的線性度和極低的噪聲及失真。
☆? 支持單端輸入，信號從來源到達ADC僅需要一條走線，減少了系統復雜性，同時降低總信號鏈的功耗。
☆? 配備了同步串行接口（SPI/SSI兼容）和偽差分輸入功能。
☆? 提供MSOP8封裝，低功耗、小尺寸，適用于便攜式和電池供電系統應用。

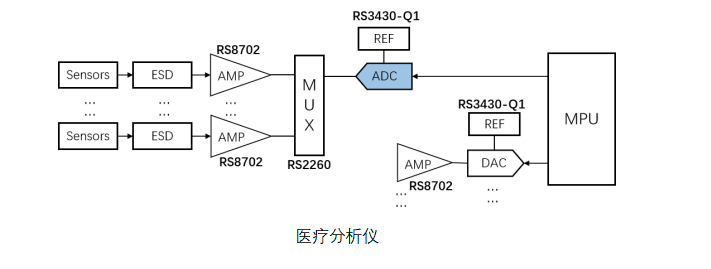

?典型應用

目前RS1430B已有樣品，歡迎各界工程師朋友申請樣品評測。
