芯品|RS846xP系列增強壓擺率運算放大器

2024-12-06
訪問量:1511
來源:江蘇潤石

壓擺率(Slew Rate)決定著輸出信號建立的時間,包括Low to High和High to Low兩種情況。運算放大器有很多指標是互相掣肘的,比如帶寬與功耗,帶寬越高,功耗就越大;通常芯片設計上,壓擺率與單位增益帶寬參數相對應,也就是壓擺率以滿足單位增益帶寬為設計目標,如果要在這種設計架構的運算放大器里選擇高壓擺率的型號,就要選單位增益帶寬高的型號,相應的,芯片功耗也就必然提高。
在各種運動控制系統,對馬達驅動的電流、電壓的檢測要求響應速度盡可能高,除了放大回路能快速對信號進行調理外,也要求輸出信號能夠快速的建立起來,以讓控制系統能快速識別到信號,為滿足這類應用,增強壓擺率的運算放大器應運而生。


RS846xP系列增強壓擺率運算放大器

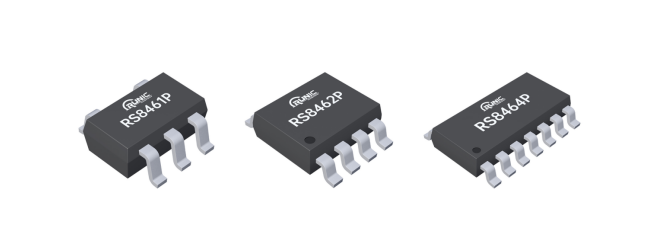

RS846xP系列系列運算放大器包括單路的RS8461P、雙路的RS8462P和四路的RS8464P三款,采用SR加速設計方案,大幅提高壓擺率參數,同時進一步優化失調電壓等參數,以使其能滿足更多的應用場景。
RS846xP采用高壓BCD 工藝設計,主要參數特性如下:
?高壓擺率 24V/μs;
?單位增益帶寬10MHz;
?輸入失調電壓低至1mV(Max);
?輸入偏置電流低至10pA;
?低功耗2.2mA
?過載恢復時間0.35μs;
?軌對軌輸出;
?輸出短路保護;
?電源紋波抑制比PSRR 101dB;
?共模抑制比CMRR 110dB;
?開環增益124dB;
?寬工作電壓范圍,4.5V~32V;
?擴展工業級工作溫度范圍-40°C~125°C。

RS8461P/RS8462P/RS8464P封裝和管腳定義

???? ?

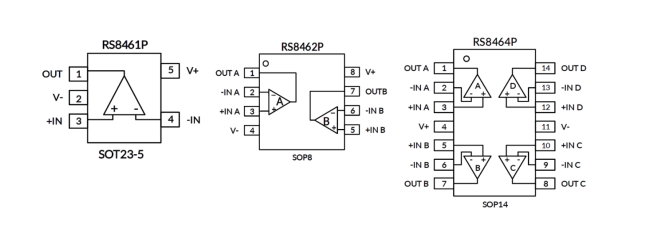

圖1 RS8461P/RS8462P/RS8464P封裝和管腳定義


RS8461P提供標準SOT23-5封裝,RS8462P提供標準SOP8封裝,RS8464P提供標準SOP14封裝,封裝尺寸和管腳定義都與當前市場通用產品兼容,歡迎各界工程師朋友索樣評測。

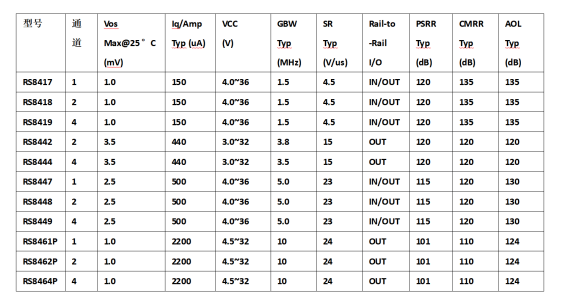

附:潤石科技高壓擺率運算放大器產品家族


潤石科技高壓擺率運算放大器
