芯品|RS1522 雙通道14位20/40MSPS 模數轉換芯片

2025-01-07
訪問量:2061
來源:江蘇潤石

RS1522是一款14位雙通道AD轉換芯片,采用Pipeline架構設計,帶有片上采樣保持電路和時鐘占空比穩定器,支持全差分輸入,轉換速率支持20M、40MSPS,在整個工作電壓和工作溫度范圍內具有出色的動態性能。
RS1522模擬單元的工作電壓支持1.7V至1.9V(典型應用1.8V),數字單元的工作電壓支持1.7V至3.6V,采用14位并行數據輸出接口,匹配1.8V和3.3V CMOS電平,并內置了一個精準的1.0V參考電壓,也可以通過外部參考電壓輸入引腳輸入需要的基準電壓來調整ADC內核的基準電壓,從而根據采樣需要調整ADC的滿量程范圍。

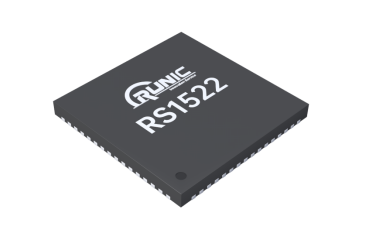

AD轉換芯片


RS1522對標AD9251的參數指標設計,并根據工藝和用戶具體應用做了適當的優化和取舍,在工藝滿足的前提下盡可能提升參數性能,以使其能滿足更多的應用場景,真正做到兼容替換。其主要特性如下:
?雙通道,14位,最高40MSPS;
?低功耗:95.5mW @ 20MSPS / 146mW@ 40MSPS (正弦波輸入)
?片內基準參考電壓和采樣保持
?SNR=75.4dBFS@9.9MHz / & 70.5dBFS@200MHz
?1Vpp ~ 2Vpp模擬輸入電壓范圍
?AVDD單電源1.8V工作,DRVDD支持1.7V~3.6V電壓范圍
?待機功耗20mW??? ?
?INL: ±0.65LSB(Typ),全溫最大2LSB
?DNL: ±0.45LSB(Typ),全溫最大-1~0.7LSB
?增益誤差: ±0.8%FSR(Typ)
?內置時鐘占空比穩定器
?SPI串行端口控制接口
?支持多種編碼格式:偏移碼、補碼、格雷碼、隨機碼
?可控同步時鐘對齊延時
?擴展級工業溫度范圍:-40°C ~ 85°C

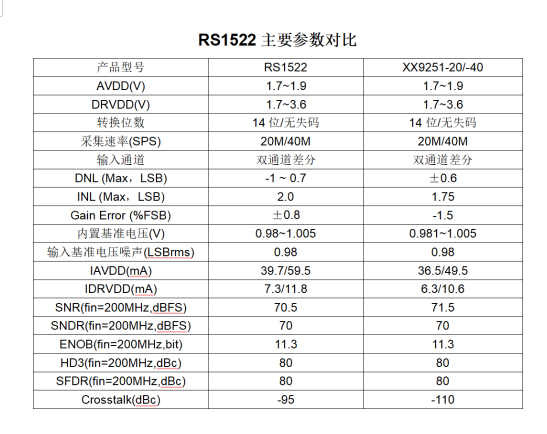

RS1522主要參數

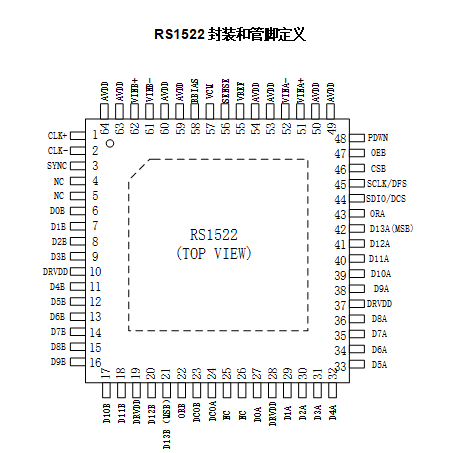

RS1522封裝及管腳定義


RS1522采用64腳QFN9X9 封裝,管腳定義完全兼容AD9251,歡迎各界工程師朋友索樣評測。
