芯品|高壓集成電流檢測芯片 RSA240系列

2025-07-02
訪問量:105
來源:

RSA240系列是一款支持寬共模輸入電壓范圍的集成電流檢測芯片,工作電壓支持2.7V至5.5V,共模輸入電壓范圍支持-5.0V至100V;可以很好應對24V、48V母線電壓系統以及多節電池系統的電流采集應用。




RSA240系列提供20、50、100三種固定增益,增益誤差常溫下低至0.1%,以使其能滿足更多的應用場景和電流采集精度要求。其他主要參數特性如下:
?增益帶寬(GBP):500KHz;
?低輸入失調電壓(Vos):30μV(Max);
?增益誤差全溫度最大0.5%;
?低輸入偏置電流(IB):10nA;
?低功耗(Iq):1.55mA (Typ);
?高電源紋波抑制比(PSRR):116dB (Typ)
?高共模抑制比(CMRR):150dB (Typ)
?高容性負載能力;1nF
?擴展級工業溫度范圍:-40°C ~ 125°C。

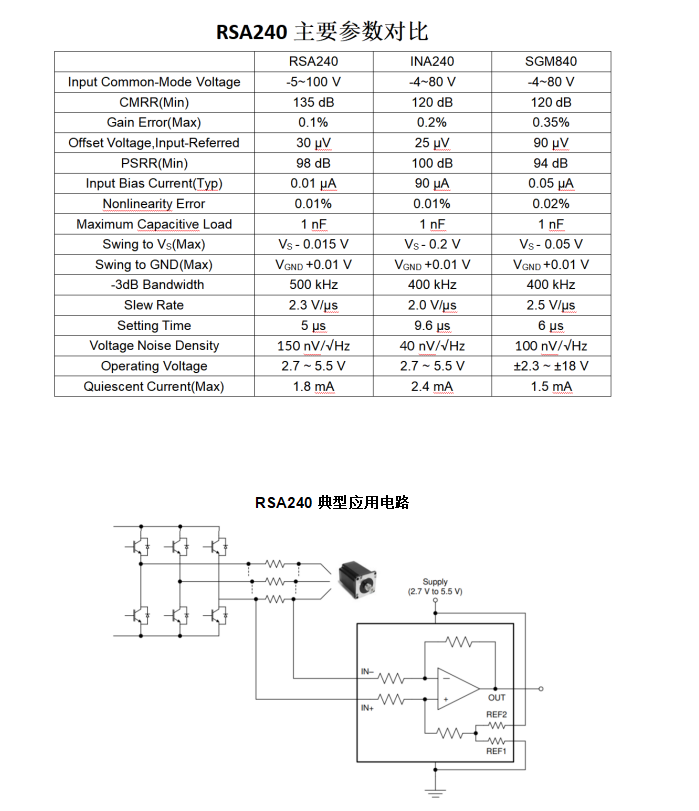

RSA240是在市場主流應用產品參數的基礎上,進一步優化共模輸入電壓范圍和共模抑制比等參數,以使其更能應對檢測母線上的高壓浪涌沖擊、提升共模干擾抑制能力,提高電流采集精度。

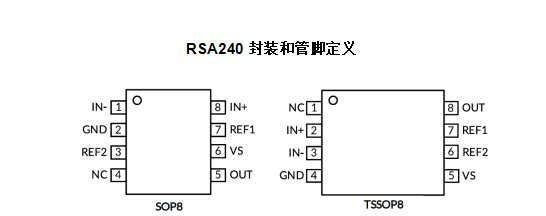

注:REF1、REF2可以短接在一起提供參考電壓,也可以REF1給參考電壓、REF2接GND,借助內部電阻分壓。

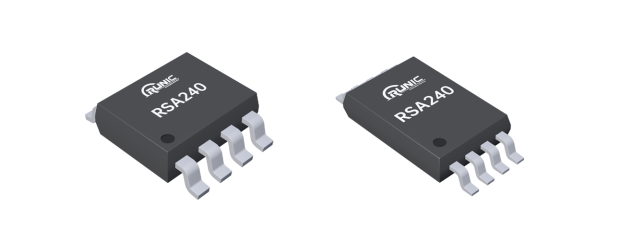

RSA240提供SOP8和TSSOP8標準封裝,歡迎各界工程師朋友索樣評測。

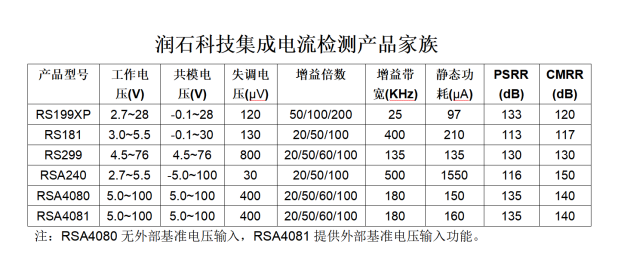

注:RSA4080無外部基準電壓輸入,RSA4081提供外部基準電壓輸入功能。
