芯品｜高驅動能力運算放大器RS8471

2024-11-29
訪問量：2474
來源：

Vcom是TFT-LCD液晶屏驅動用的信號，在屏內連接至每一個顯示單位，屏的尺寸越大，Vcom的走線越長，而驅動信號要求快速建立，否則顯示畫面就會產生鬼影、重影等異?，F(xiàn)象，通用的設計方案都是采用所謂“Vcom Buffer”的高速運算放大器來設計實現。

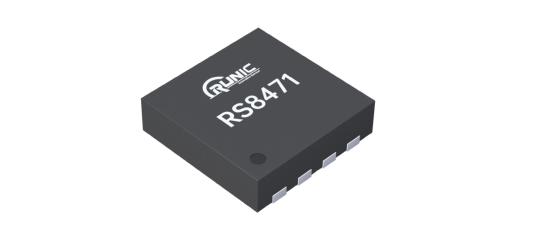

RS8471運算放大器


RS8471是一款高驅動能力的運算放大器，瞬時輸出電流可達1安培，持續輸出電流支持400mA，軌對軌輸入/輸出，主要適用于TFF-LCD液晶屏的Vcom 信號驅動，也可以當做線性電壓源使用，為需要高精度或者需要快速變化的系統提供穩定而干凈的電壓。
RS8471運放采用高壓BCD工藝設計，主要參數特性如下：
?單位增益穩定；
?高壓擺率65V/μs；
?單位增益帶寬:? 25MHz
?瞬時輸出電流：1000mA
?低輸入失調電壓：1mV(Typ)；
?低輸入偏置電流：100pA；
?低噪聲：45nV/√Hz
?建立時間：0.35μs；
?軌對軌輸入/輸出；
?電源紋波抑制比PSRR 90dB；
?共模抑制比CMRR 68dB；
?開環增益130dB；
?寬工作電壓范圍，4.5V~24V；
?擴展工業級工作溫度范圍-40°C~85°C。

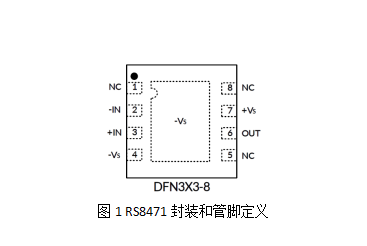

RS8471封裝

由于需要支持高功率輸出，RS8471采用DFN3X3的封裝，芯片底部帶散熱焊盤，以增強散熱，封裝尺寸和管腳定義都與當前市場通用產品兼容，歡迎各界工程師朋友索樣評測。
