芯品 | 12位四通道低功耗數模轉換芯片

2025-03-07
訪問量:1316
來源:

RS1324是一款低功耗的四通道12位數模轉換芯片,工作電壓支持2.7V至5.5V,支持SPI、QSPI、Microwire和DSP接口互聯,用于實現數字信號控制輸出模擬電壓、還原模擬信號、或者提供可控制的參考電壓,在工業現場數據采集、各種儀器儀表測量設備\分析設備上有著廣泛的應用。

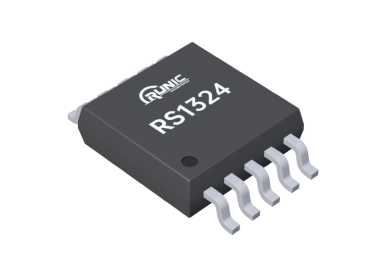

數模轉換芯片


RS1324基于市場主流產品并根據用戶的應用需求對主要參數做了優化,進一步降低了線性誤差、零碼輸出誤差、增益誤差和滿量程誤差,并在兼顧低功耗的前提下優化提高轉換速率,縮短輸出電壓建立時間,以使其能滿足更多的應用場景。其主要參數特性如下:
?保證輸出單調性;
?內置緩沖器,軌對軌電壓輸出;
?上電輸出零電壓;
?同步輸出;
?低功耗:
工作模式:2.5mW(3.0V) / 6mW(5.0V)
低功耗模式:0.36μW(3.0V) / 1.46μW(5.0V)
?INL: +1.3LSB/-0.5LSB;
?DNL: +0.2LSB/-0.1LSB;
?零碼誤差 1.8mV(Typ);
?滿量程誤差 0.03%FS;
?輸出電壓建立時間3μs(Typ);
?支持SPI數據接口;
?擴展級工業溫度范圍:-40°C ~ 125°C。
RS1324采用電阻串(Resistor String )架構設計,參考DAC124S085的參數指標,在平衡工藝和實際應用要求的基礎上,實現了優秀的交直流特性。

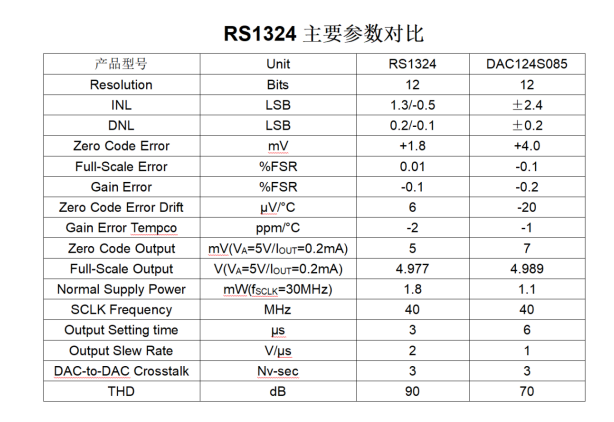

RS1324參數

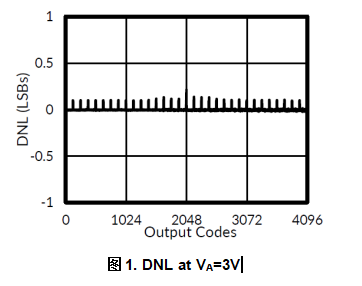

部分參數曲線如下:
