可替換精工S-1167的低功耗LDO RS3221助力三相電表設計，靜態功耗僅1uA

2020-10-21
訪問量：3708
來源：

在三相電表設計中，一般需要低功耗LDO給MCU供電，不少客戶會選擇精工的S-1167，但隨著國產化和低成本需求日益增多，急需高性價國產LDO。本文從電性能參、封裝等方面，重點推薦國產潤石科技RS3221可替換精工S-1167。如下為兩者電性能參數對比：

圖片1.png?

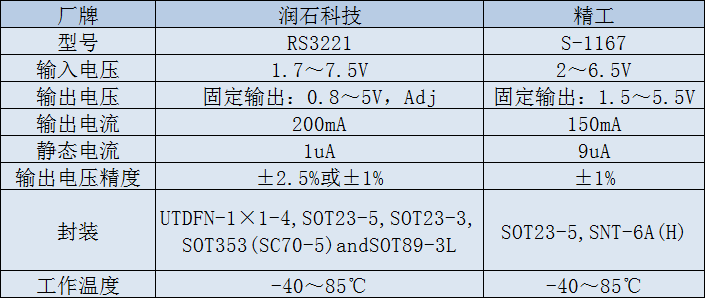

圖1：RS3221與S-1167電性能參數對比

通過上述參數對比可知：

?1、? 在輸入輸出電壓電流參數方面，潤石RS3221相比S-1167, 有著更寬的輸入電壓范圍1.7~7.5V，并且輸出電流可達200mA，除了提供固定輸 出版本，還有Adj版本可供選擇。通過上述參數對比可知：

2、?? ?在靜態功耗方面，S-1167靜態電流典型值為9uA，潤石RS3221表現更勝一籌，僅有1uA，更適合電表低功耗應用；

3、?? 在LDO輸出精度方面，精工S-1167為±1%，潤石RS3221目前只有UTDFN-1x1-4封裝可達到±1%，其他封裝輸出電壓精度只有±2.5%。

4、?? 在工作溫度范圍方面，兩者都是-40`~85℃，可滿足工業級要求。

在實際應用中，RS3221替換S-1167能夠完全pin-pin兼容封裝為SOT23-5，外圍電路器件也基本一致。封裝對比和典型應用電路見下圖2：

圖片2.png?

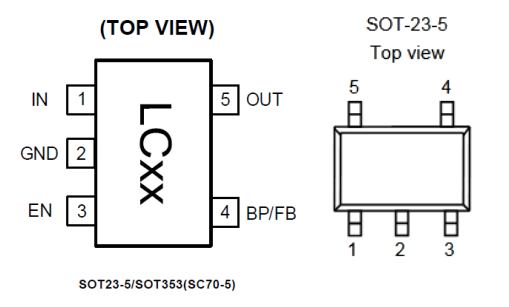

圖2：RS3221與S-1167封裝pin腳定義對比圖

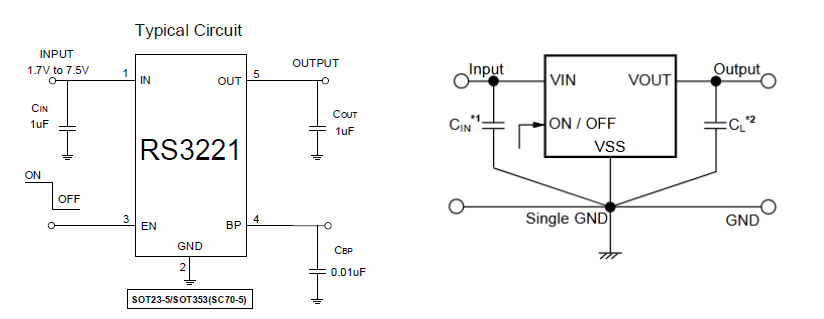

圖3：RS3221與S-1167典型應用電路對比

除以上電性能、封裝對比外，潤石科技LDO ?RS3221有著更低的價格和供貨周期優勢。

?
