國產芯片精密運放RS8538用于電子血壓計信號放大，失調電壓低至1uV，失調溫漂0.005uV?C

2020-10-21
訪問量：3964
來源：

電子血壓計基本原理是利用壓力傳感器檢知血液流動的振動變化，輸出到MCU進行算法處理得出血壓值。但壓力傳感器輸出信號比較微弱，需要精密運放來調理。

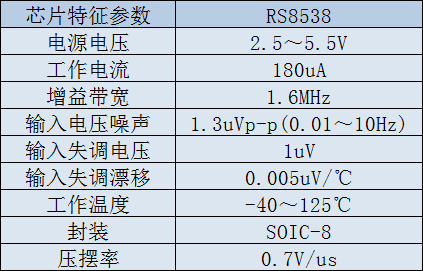

電子血壓計傳感器輸出信號非常微弱，因此前端信號放大是一個非常大的挑戰，要求放大器的失調電壓和溫漂特性越小越好，由于電子血壓計是電池供電，還需要放大器的功耗足夠低。針對電子血壓計傳感器輸出信號放大應用，推薦國產潤石科技的精密運放RS8538，采用COMS工藝設計，軌到軌輸入輸出，具有1.6MHz的高增益帶寬乘積和低至1uV的失調電壓，使用低至+ 2.5V（±1.25V）至最高+ 5.5V（±2.75V）的單電源或雙電源供電，以下是RS8538精密運放的電氣性能參數和PIN腳示意圖：

?

?

電子血壓計一般采用壓阻式傳感器測量血液振動輸出微弱模擬信號，如果運放失調電壓大，會掩蓋真實測量信號，RS8538失調電壓只有1uV，可以最大降低運放本身對測量信號的干擾，同時失調溫漂0.005uV/ ?C，提高血壓測量精度和可靠性；電子血壓計采用電池供電，對系統功耗要求較高，RS8538工作電流180uA，低功耗運放可以延長設備使用壽命。

綜上所述，潤石的單通道高精度運放RS8538具有低失調電壓、低溫漂、低功耗等性能方面的優勢，同時成本更低，是電子血壓計等醫療便攜式設備中傳感器輸出信號放大的高性價比解決方案。

?

?
