【邏輯電平轉換評估板】+開箱＋測評

2021-04-21
訪問量：2765
來源：

首先感謝主辦方提供本次邏輯電平轉換芯片測評的機會，同時感謝面包板各位工作人員的幫忙，接下來我會進行開箱跟實測評測。

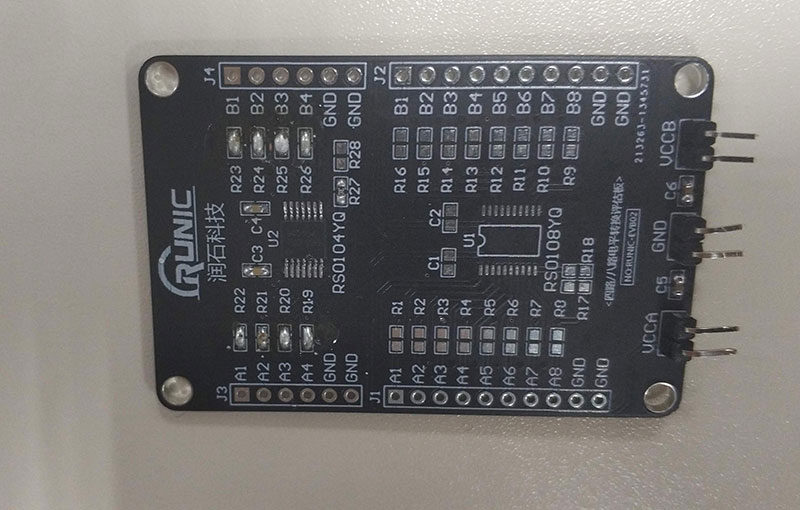

????1，首先開箱照片來一張

圖片1.jpg?

?

開箱結束哈，快遞盒跟包裝盒就不詳細拍照了，由于圖片會壓縮，主辦方提供的PCBA上有主控芯片RS0104，應該是四路電平轉換，不要問我怎么知道的，因為板上有寫，而且有預留八路電平轉換的芯片位置，另外在C3-C6位置上焊接了四個微法級別電容，在R27位置焊接一個10K的電阻；
接下來進行實測部分，我是準備了示波器、直流電源、萬用表工具，由于手上沒有0歐姆的電阻，只能用錫連接起來，連接起來后，A1-A4,B1-B4是通的，VCCA對應的，A1-A4，VCCB對應的B1-B4；

?

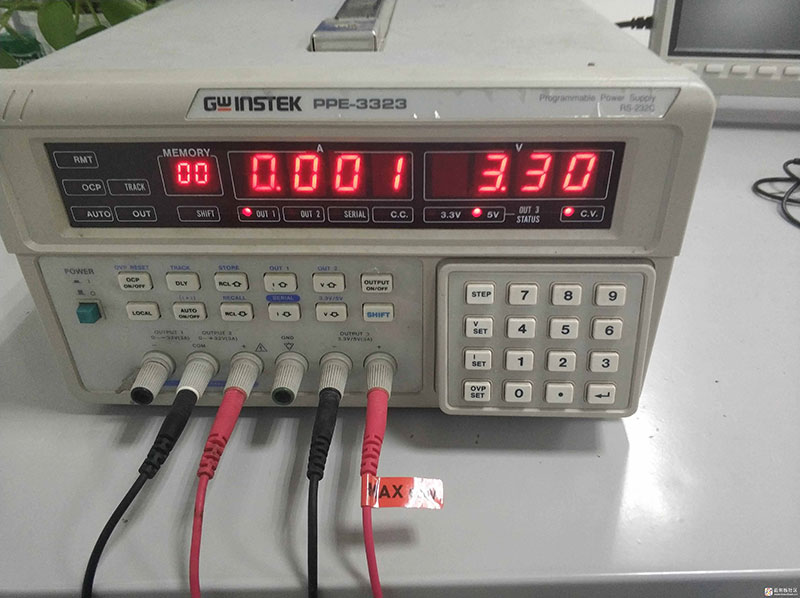

直流電源：

圖片2.jpg?

?

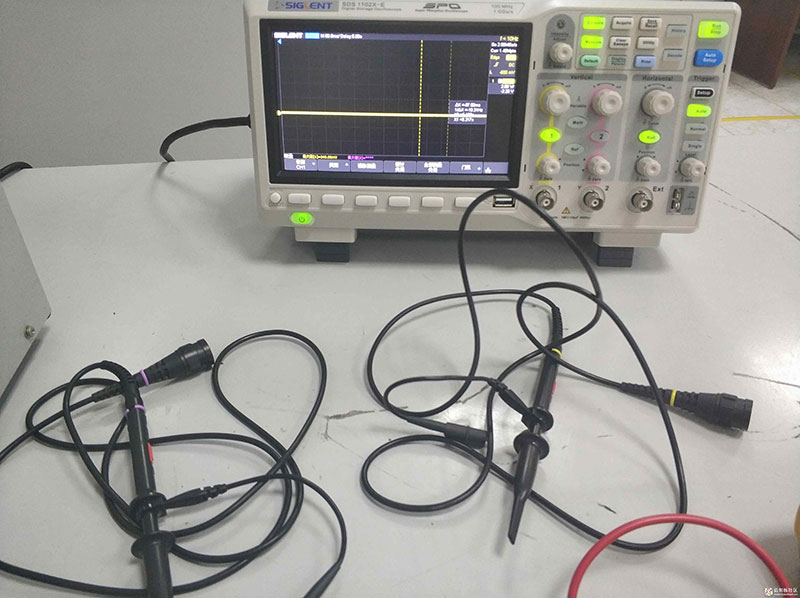

示波器：

圖片3.jpg?

?

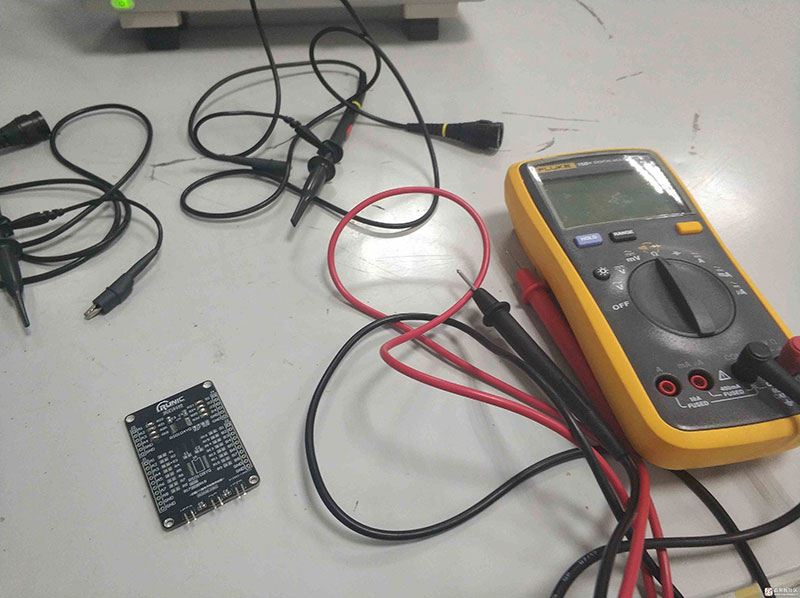

萬用表：

圖片4.jpg?

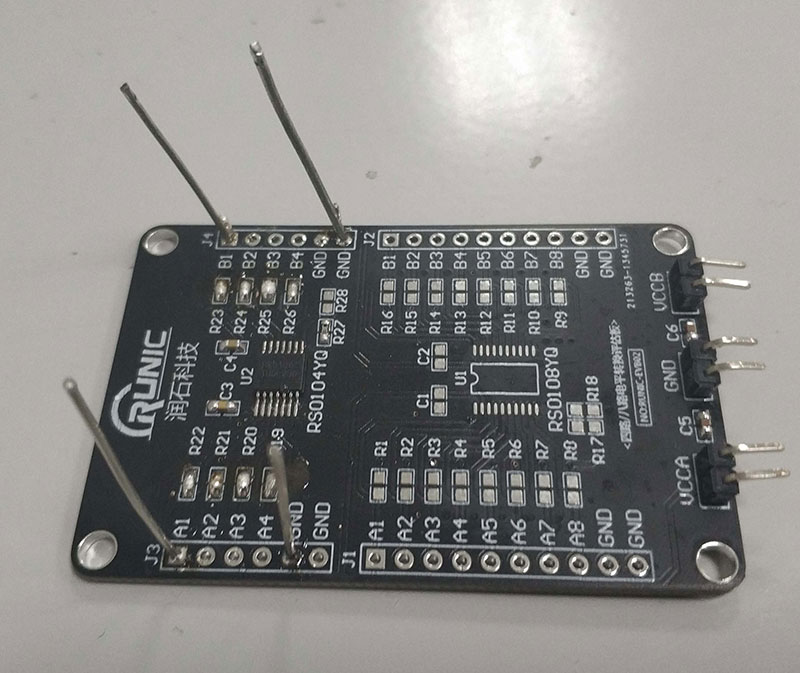

開始測試咯，接線圖如下：

圖片5.jpg?

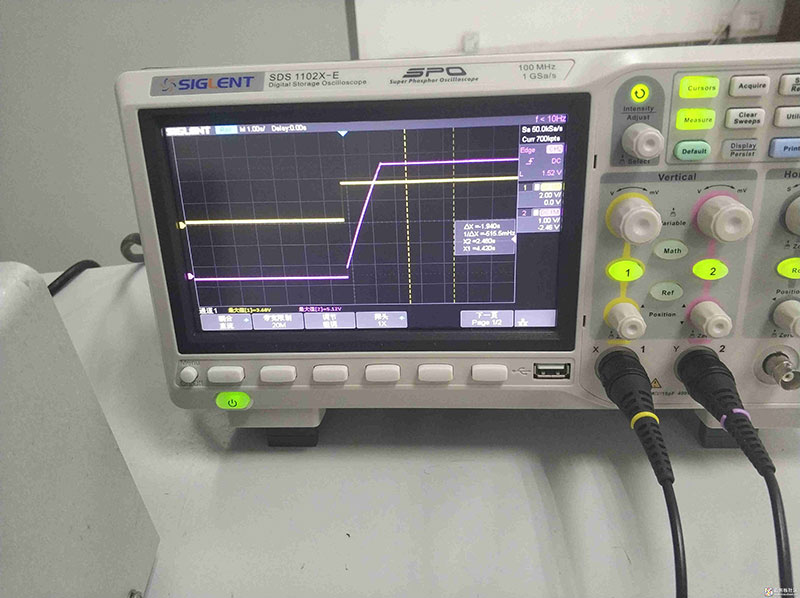

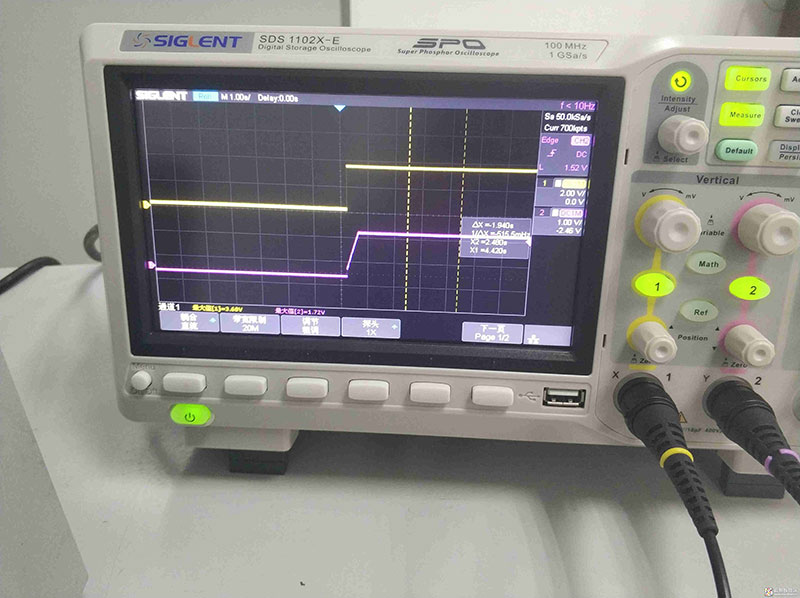

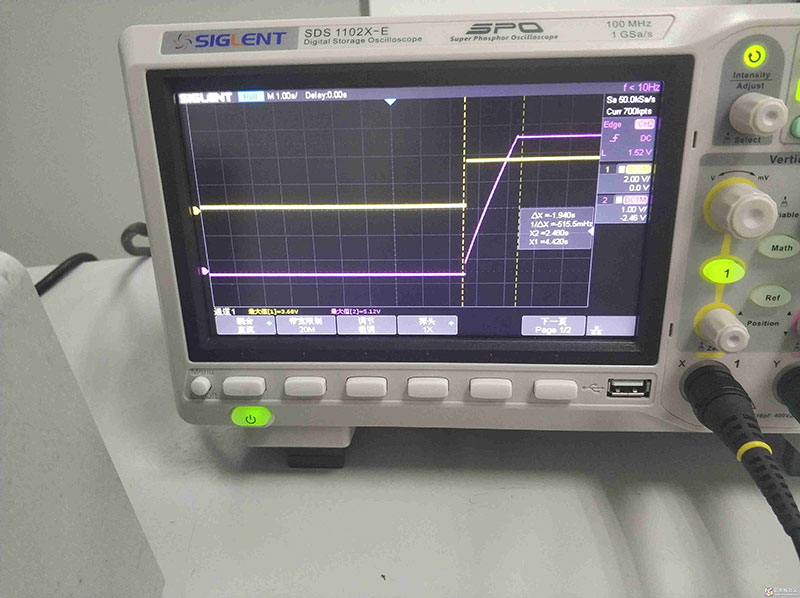

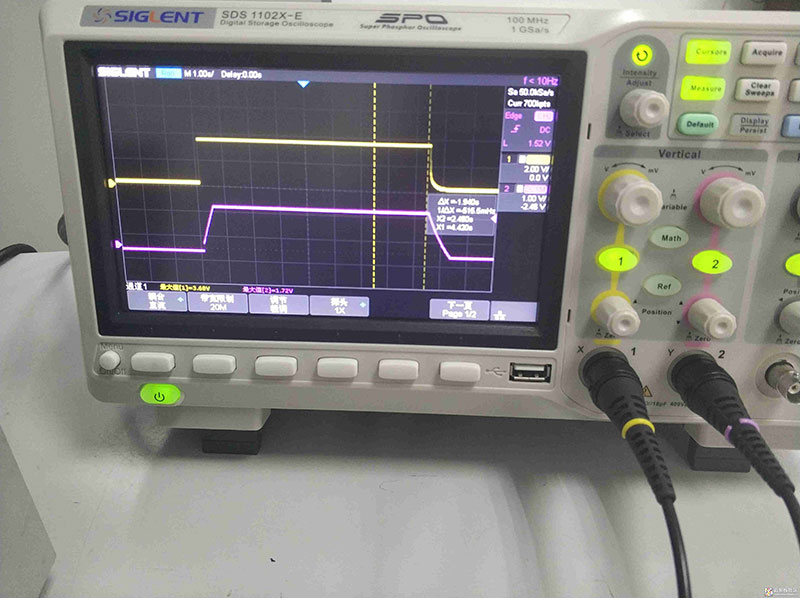

測試波形如下，由于只是測試輸入輸出特性，所以測試波形不是很多，為了大家看的清楚，測試時是采用開關機時測試；

?

?

?

?

上面有幾張圖片，主要是看實測部分的波形，有測試兩組電壓，一組1.65V&3.3V，跟5V&3.3V，波形僅供參考哈。
????總結，開始拿到這個DEMO時，感覺無處下手，后面想到我能做的只能是簡單的測試輸入輸出特性，并看下板子的特性，總體來看，板子的做工以及設計還是可以的，測評的內容比較少，還請主辦方以及面包板各位同仁多多包涵。

?
