在降噪耳機、音箱、KVM、矩陣、調音臺等產品上，常常需要對多路的音頻信號進行處理，每一路音頻信號都設計一組調理單元成本會非常高昂，電路也會非常龐雜。而用模擬開關做分時切換復用，顯然是非常便捷的設計思路。

普通單電源供電的模擬開關能過的信號范圍是-0.3V~VCC，如果用于切換音頻信號就要疊加直流偏置電壓，也就是將信號抬升到零伏以上才能可靠通過，每一路都需要增加3顆阻容元件；支持雙電源供電的模擬開關還有內置負壓電荷泵的，能過的信號動態范圍就大些，比如74HC4051，支持-VEE~+VCC的信號范圍，但是產生負電源需要增加一些元件或者芯片，成本會大幅增加。有一類專門為交流信號設計的帶負擺幅的開關，比如RS2117、RS2118，單電源供電下能過的負壓信號最大可以達到-2V，用這類開關切換音頻信號電路就最為簡潔，性價比也更高。

RS2117/RS2118是潤石科技的

，其主要特點如下：

◆ 3dB帶寬：400MHz/RS2117, 80MHz/RS2118

◆?低導通阻抗：4.0Ω/RS2117，0.8Ω/RS2118

◆?工作電壓范圍：2.5V~5.5V；

◆?最大通過信號范圍：-2V~VCC；

◆?超低功耗：<=1uA；

◆?高關斷隔離度：-70dB@1MHz；

◆?高通道隔離度：-72dB@1MHz

◆?提供QFN-1.4×1.8-10L小封裝

注：導通阻抗越小能過的電流越大，RS2118更適合用于帶負載切換。

?

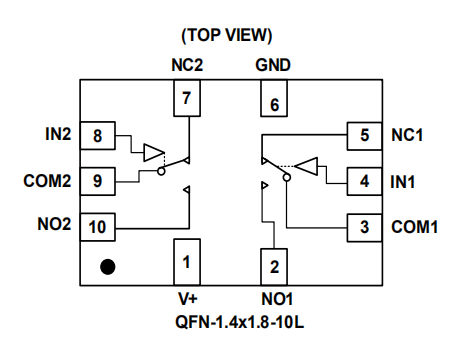

圖 1：R2117/RS2118引腳圖

設計上特別需要注意，RS2117/RS2118能通過的負壓信號范圍是受制于VCC供電電壓的，即能通過的負壓是VCC-5.5V，最低-2V，比如3.3V供電，能通過的信號范圍就是-2V~3.3V，或者說供電電壓在2.5V~3.5V范圍才能獲得最大的負擺幅范圍。

?
