帶方向控制的電平轉換芯片系列

1970-01-01
訪問量:12959
來源:

?電平轉換在電路設計中非常常見,電平轉換(Level Shift)與電源系統中的電壓轉換是兩種不同功能的芯片,電平轉換是針對信號線電平的,比如MCU的GPIO口為3.3V的工作電壓,DSP的GPIO是1.8V,它們之間的通信就不能直接相連,需要做電平適配上的處理才能通信。

帶數據方向控制的電平轉換芯片

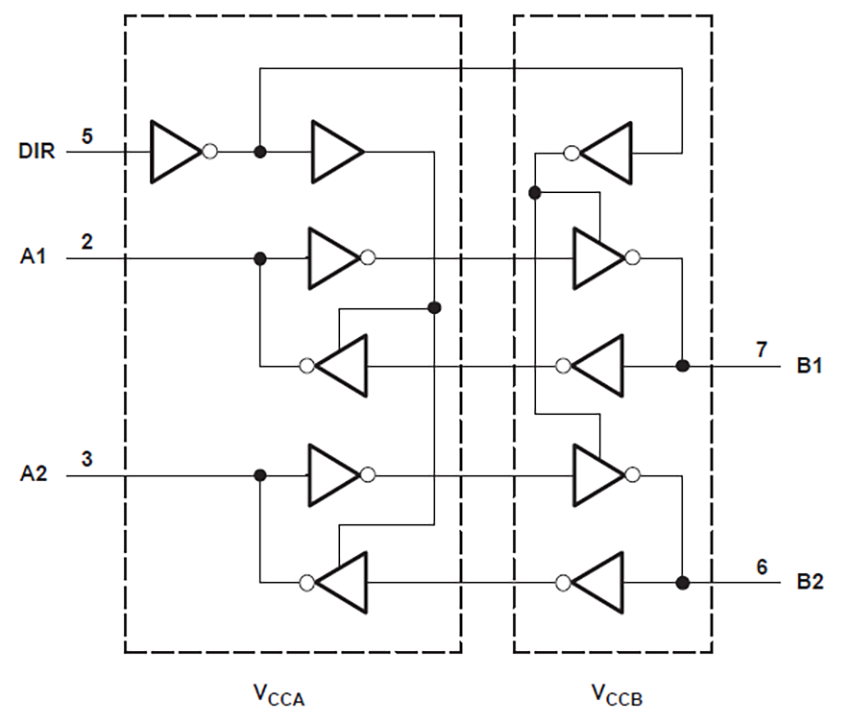

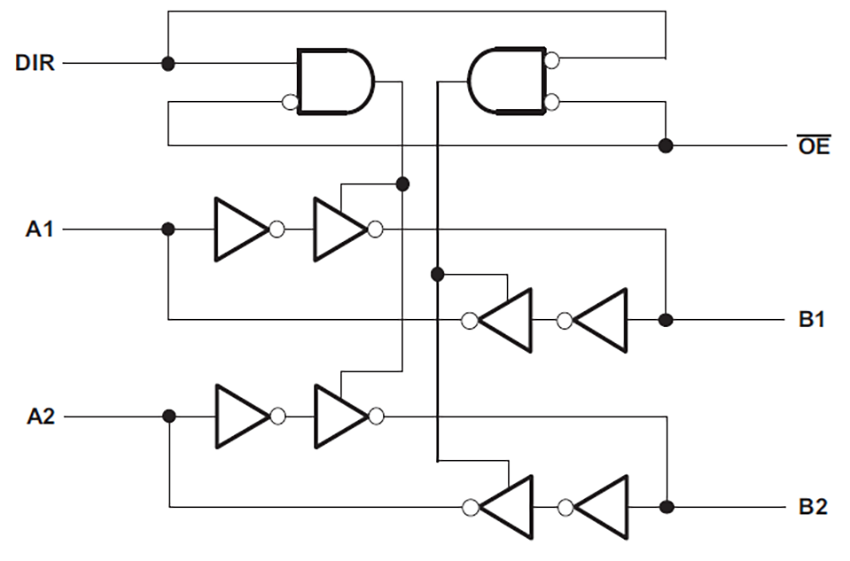

RS2T45系統架構示意圖

RS1T45/2T45是帶數據方向控制的單通道\雙通道電平轉換芯片,驅動能力強,通訊速率高,適合用于長走線、通訊速度比較高的通訊接口的電壓轉換。

RS1T45/2T45的DIR方向控制腳輸入門限閾值跟隨?VCCA電壓。該器件的Ioff(關斷漏電流)很小,單位是uA級別,非常適合使用在要求超低功耗的場景。使能控制功能也可以防止斷電時的電流回流。

VCCx?隔離功能的設計使得如果任何一個VCCx?輸入為?GND,則兩個端口都處于高阻抗?fàn)顟B(tài)。

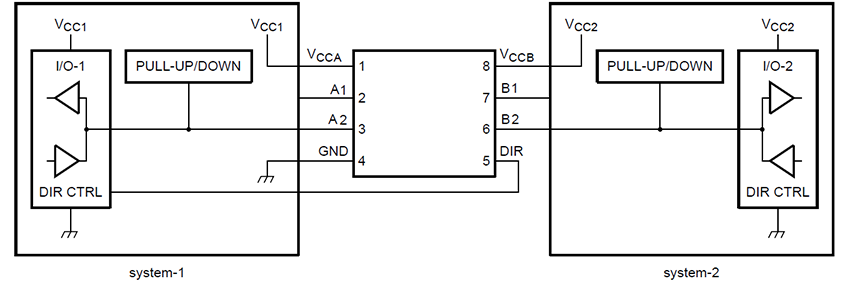

RS2T45典型應用電路示意圖


DIR置高,數據從A端口往B端口傳輸。DIR置低,輸出從B端口往A端口傳輸。




1/2 RS4T245系統架構示意圖

?

RS4T245是帶數據方向控制的四通道電平轉換芯片,具備兩組使能控制腳和兩組方向控制腳,每一個使能腳和控制腳可負責控制兩個通道的數據通訊,驅動能力強,通訊速率高。

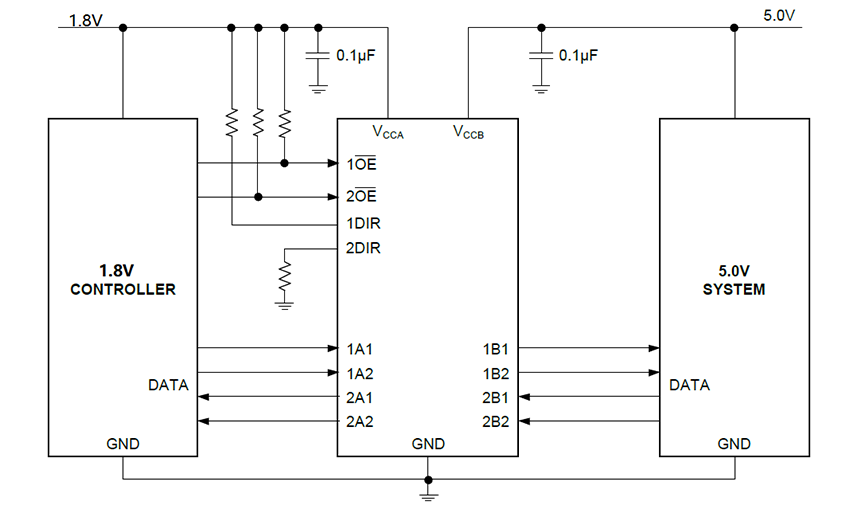

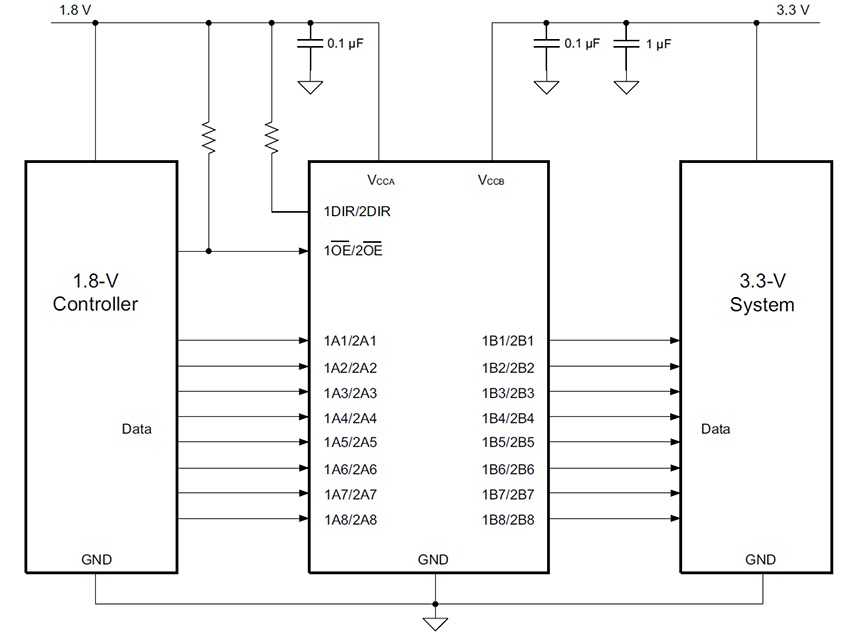

典型應用電路示意圖




?

使用帶方向控制的電平轉換芯片設計選型時,需要注意:

1、供電電壓范圍

???根據信號的電平和芯片的VIH閾值門限來確定芯片的供電電壓。輸入信號的高電平必須超過輸入端口的?VIH閾值。輸入信號的低電平必須小于輸入端口的?VIL閾值。

2、輸出電壓范圍

??? 芯片的輸出電壓即是對應的供電電壓,要確保該輸出電壓高電平能被主控端識別到,即要滿足主控端輸入端口的VIH閾值。

?

?? RS8T245/16T245是帶方向控制的八通道/十六通道電平轉換芯片,同樣具備驅動能力強,通訊速率高的特性。

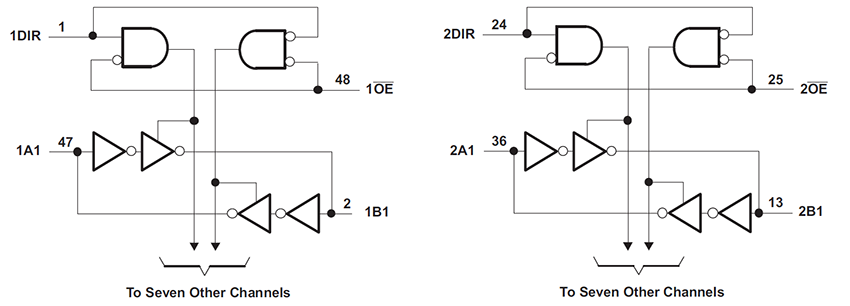

RS16T245





8通道,16通道芯片的工作原理與上述1,2,4通道類似,以滿足不同應用的通道需求。
