2022-05-06ロードスイッチは、主に配電及び制御、電源シーケンス制御などに使用され、サージ保護、逆電流/電圧防止、過電流/過熱保護、低電圧/過電圧保護などの機能を備えています。回路システム設計に広く使用されています。
RS2599は最大3Aの連続電流に対応するロードスイッチです。DFN3x3パッケージを採用しています。低いオン抵抗と優れた熱抵抗係數により、チップは過熱保護をトリガーすることなく、3Aの電流を連続的に流すことができます。
RS2599の主なパラメータと特性は次のとおりです。
??500mA~3A 調整可能な電流
??60mΩのオン抵抗
??100μA靜的消費電力
??電流遮斷時、0.1μAの低電力消費
??過負荷回復時間1.5 秒
??電流遮斷時、逆漏れ電流なし
??高速応答時間: 2μs
??逆入力/出力電圧保護
??低電圧保護
??過熱保護
??ソフトスタート機能內蔵
??USB継ぎ口の電流制限要件を満たす
??動作電圧、2.5V ~5.5V
?

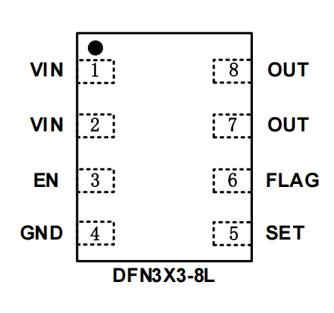

図1 RS2599パッケージとピン配置
RS2599は標準DFN3x3パッケージを提供し、その熱抵抗係數RθJA (接合部から周囲への熱抵抗)はわずか66.9°C/Wです。
オン抵抗は、チップの溫度上昇と入出力損失を決定します。 たとえば、3Aの電流では、RS2599の最大オン抵抗は90mΩ であり、チップの最大溫度上昇は次のとおりです。
?
最大入出力電圧損失は3Ax90mΩ=0.27mVです。
RS2599はバッチで提供されており、あらゆる分野のエンジニアや友人よりのご指摘を歓迎します。
