理解運放電路的共模抑制比CMRR

2022-10-11

訪問數：2902

ソース：

摘要

本文介紹了運放電路共模抑制比CMRR的概念，分為運放器件自身的CMRR，還有與外部電阻搭配在一起時，整體電路的CMRR計算方法。目的是為了反映出運放器件自身的CMRR值是如何影響最終整體電路的CMRR值，還有以差分放大電路為例，闡述外部的電阻匹配程度對整體電路CMRR影響的程度。很多用戶對運放器件自身的CMRR值比較在意，實際上在外部電阻精度只有1%或者更差時，運放器件自身CMRR值對電路整體CMRR值的降低程度已經可以忽略不計了。文中還以仿真軟件為例，運用CMRR定義的方法來測試電路整體的CMRR，得出本文介紹的計算方法與實測值非常吻合的結論。此方法對實際電路的測試非常具有指導意義，可以比較準確測量電路的CMRR值。

本文由江蘇潤石資深FAE-撰寫Ovid Ling? ? ?

???

引言

在選型運算放大器時，不少工程師朋友片面追求運放器件自身的CMRR參數，而忽視了電路整體的CMRR。電路整體的CMRR受外部選用的電阻的精度影響更大，比如在標準差分放大電路里，運放自身的CMRR參數為100dB，電路增益為10倍時，如果選用1%精度的電阻，電路整體的CMRR只有48dB，即便選用昂貴的0.1%精度的電阻，電路整體的CMRR也只能達到68dB，都遠低于運放器件自身的CMRR參數。本文檔通過理論計算和仿真證明所提供的計算方法非常準確有效，可以幫助設計者快速了解電路的整體CMRR水平。

???

共模抑制比CMRR的定義

共模抑制比，定義為電路中差模增益與共模增益的比值，其公式如下：


一般用對數形式來表述，定義為

共模電壓與差模電壓接入電路示意圖見 Figure 1：

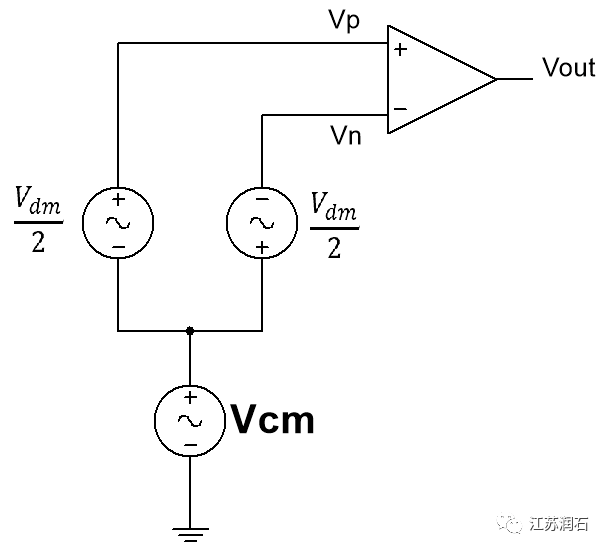

??Figure 1共模電壓與差模電壓示意圖

對于運放器件自身來說，簡化等效模型下，其兩個輸入端的電壓差與輸出電壓存在以下關系：

?Vp是同相輸入端電壓，Vn是反相輸入端電壓，CMRROPA是運放器件自身共模抑制比。

?AOL是運放的開環增益,Vos是運放的失調電壓。

???

差分放大電路的共模抑制比

CMRR計算方法

非理想運放由于共模抑制比CMRR有限，低頻處CMRR值一般有80dB以上，再加上外部4個電阻的誤差，差分放大電路整體的CMRR值會下降。典型的差分放大電路圖如 Figure 2：

Figure 2典型的差分放大電路圖

根據共模抑制比CMRR的定義，計算使用非理想運放差分放大電路的CMRR值，分為三步，第一步先計算

第二步再計算

第三步計算

1)?計算電路整體Acm_total

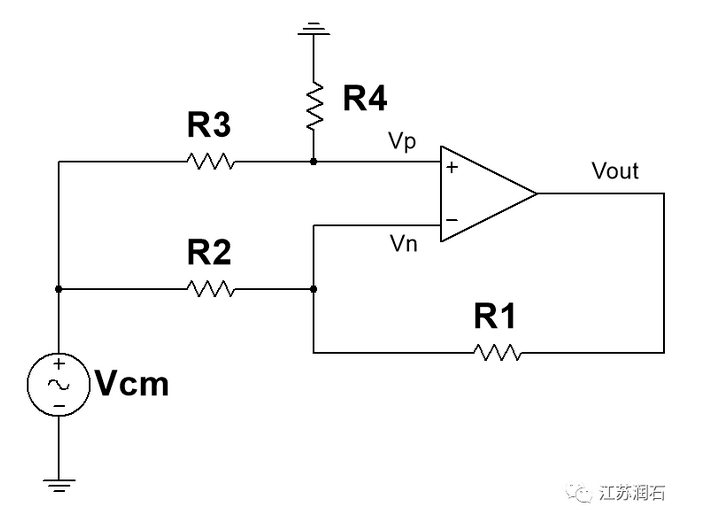

Figure 3?對共模電壓的差分放大電路圖

根據公式?( 2-1)，有

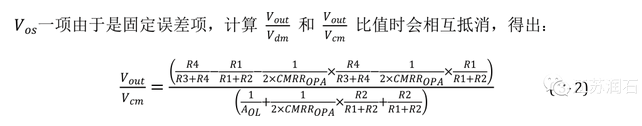

經過一系列合并同類項和化簡后，得出：

此公式可以用于準確計算輸入Vcm下輸出的電壓。

2)?計算電路整體Adm_total

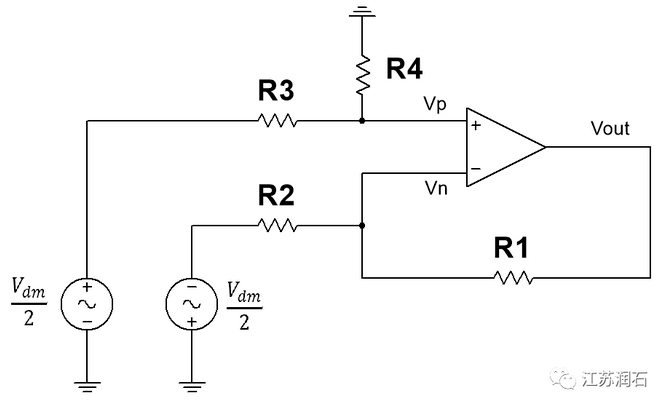

Figure 4?對差模電壓的差分放大電路圖

根據公式( 2-1)，有

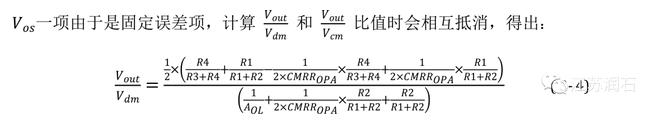

經過一系列合并同類項和化簡后，得出：

此公式可以用于準確計算輸入Vdm下輸出的電壓。

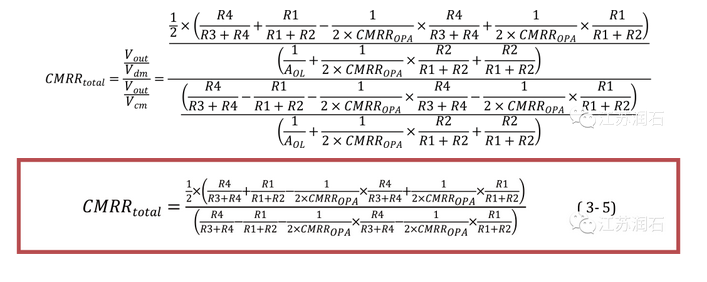

3)?計算電路整體CMRRtotal

4)?計算由電阻值誤差引起的CMRRtotal

為了方便使用市面上常用的電阻值誤差百分比來計算，

設 R1=G×R×(1+K),R2=R×(1-K)，R3=R×(1+K) ，R4=G×R×(1-K) ，

此時由4個電阻引起的不平衡程度是最大的。

其中G是理論上差分放大電路的增益,K是電阻的精度。

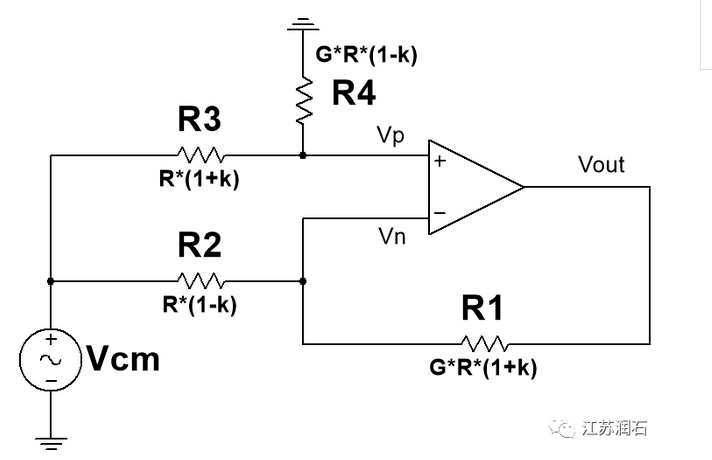

Figure 5?變更后對共模電壓的差分放大器電路圖

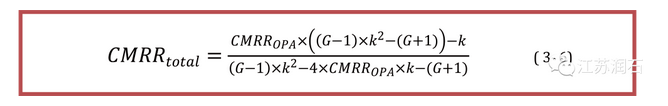

把 R1、R2、R3、R4 代入公式?(3-5)，并且經過一系列合并同類項和化簡得，

其中，CMRROPA是運放器件自身給出的共模抑制比值，G是電路的理論增益，K是電阻的精度。

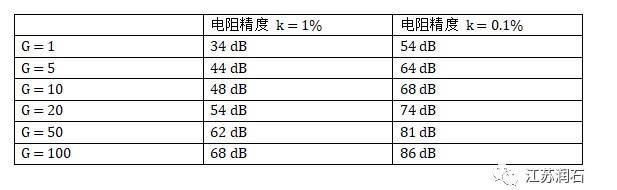

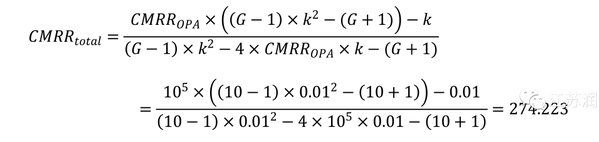

下表給出差分放大電路常見增益、電阻精度得出的CMRR值。假設運放自身CMRR =?100dB。

從上表的數據可知，差分放大電路整體的CMRRtotal?更多是外部4個電阻的精度來決定的，運放器件自身的CMRR值遠遠大于電路整體的值，所以一味的追求運放高CMRR值，而忽視了外部電阻網絡精度帶來的影響是不正確的。

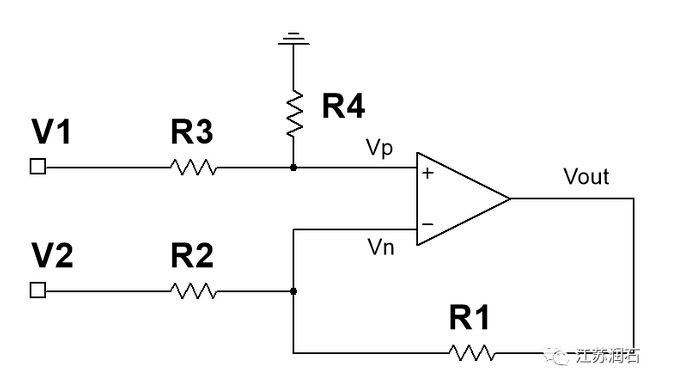

5)?計算任意輸入電壓下的輸出電壓 (本節內容與CMRR計算無關，僅為展示計算Vout )
