在典型的測控系統中，通常都會采用數字I2C接口的傳感器，通過I2C接口與MCU來實現通信和數據傳輸。對于一些特殊應用場合，有的傳感器需要采用低電壓供電，而主控MCU端則采用標準的電源電壓供電，這時要實現傳感器和MCU之間I2C的接口，由于兩邊的供電電壓不同，是不能直接連接的，這就需要電平轉換芯片來實現兩者之間的電平轉換。目前在市面上用的比較多的是TI的TXB0102，不過由于供貨和交期等問題。對終端用戶產品的市場供應造成了一定的影響。

?

國產品牌潤石科技的非反相雙向電平轉換器RS0102，該電平轉換芯片采用兩個獨立的可配置電源軌，其中A端口支持1.65V至5.5V的工作電壓范圍，可跟蹤VCCA電源；B端口支持2.3V至5.5V的工作電壓范圍，可跟蹤VCCB電源。RS0102支持更低和更高的邏輯信號電平，能夠在1.8V、2.5V、3.3V和5V電壓節點間進行雙向轉換。自動雙向，自動適配推挽/開漏接口，推挽架構支持 24Mbps 數據速率，開漏架構支持 2Mbps 數據速率。

?

目前RS0102有SOT-23-8，VSSOP8及DFN-1.4x1-8L三種封裝形式，這三種封裝引腳功能定義是不相同的，和TI TXB0102DCU完全兼容的是VSSOP8封裝的RS0102YVS8，盡管TI的TXB0102供電電壓(VccA 1.2 V to 3.6 V, VccB 1.65 V to 5.5 V)比RS0102的寬一些，不過再大多數應用場合，兩者是可以做供電電壓的兼容替換的。

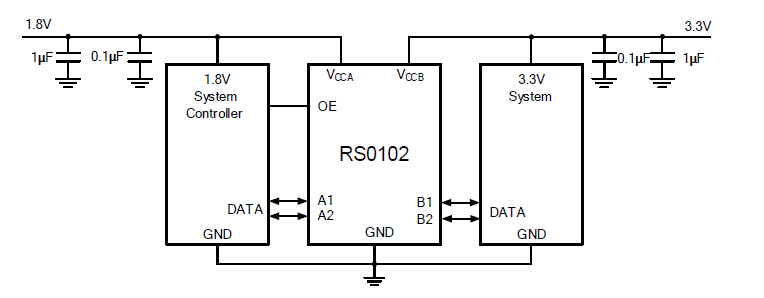

下圖是1.8V系統和3.3V供電系統之間,通信接口采用RS0102的典型應用電路。

?

通過對潤石的RS0102和TI TXB0102的比較，確定了兩者是可以相互替換的，同時因?yàn)闈?rùn)石是國產品牌，供貨，價格及貨期，相比較而言，都更有優勢和保障。

（文章來源：世強硬創電商）

?
