潤石科技推出的RS62XP系列CMOS運算放大器可以低電壓工作以及軌至軌輸入和輸出，出色的速度/功耗比，并提供出色的帶寬（7MHz）和3.7V / us的壓擺率。該系列運算放大器的單位增益穩定，具有超低輸入偏置電流。RS621P、RS622P和RS624P運放具有超低的失調電壓，在環溫為25°C、Vs = 5V且Vcm = Vs / 2的情況下，失調電壓可以保證不超過±0.5mV。

該器件非常適合傳感器接口、有源濾波器和便攜式應用。RS62X系列運算放大器在2.5V至5.5V的單電源或雙電源下的額定運行溫度范圍為 -40°C至+125°C。

特性：

? 高增益帶寬：7MHz

??軌至軌輸入和輸出

??Vos最大值為±0.5mV

? 當Vs=5.5V時，輸入電壓范圍：-0.1V至+5.6V

??電源范圍：+2.5V至+5.5V

? 替代RS621S/RS622S

??最高額定溫度為+125°C

??微型封裝：SOT23-5

應用范圍：

??傳感器

? 光電二極管放大

? 有源濾波器

? 實驗設備

??驅動A/D轉換器

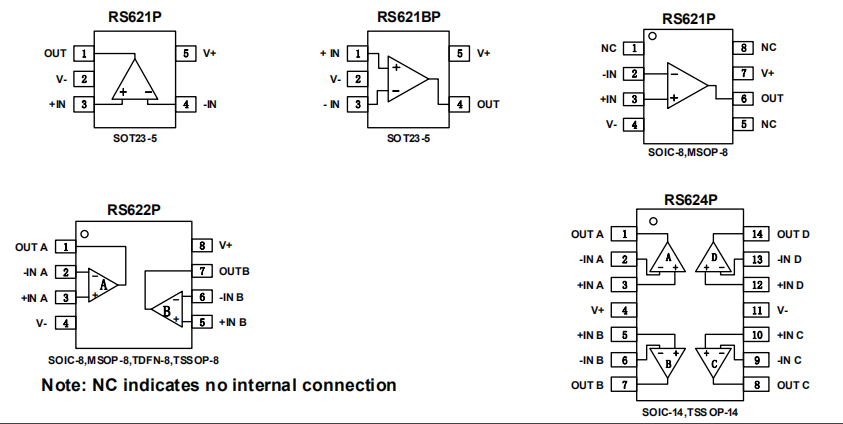

引腳配置：

?

應用筆記：

RS621P、RS622P，RS624P是高精度軌至軌的運算放大器，可以在2.5V至5.5V（±1.25V至±2.75V）的單電源電壓下正常運行工作。

?當RS621P，RS622P，RS624P運放的供電電源電壓高于7V（絕對值的最大值）很可能會造成器件的永久損壞。軌至軌輸入和輸出擺幅大大增加了動態范圍，特別適用于在低電源應用中。

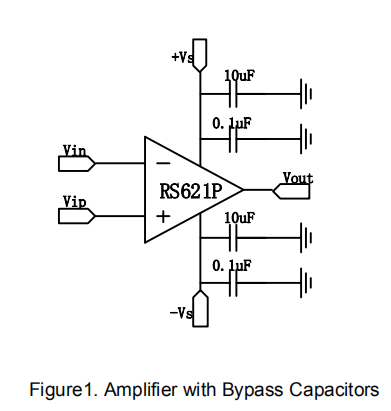

布局指南：

好的布局應用要求在電源引腳近旁放置一個0.1uF電容器。應使用良好的印刷電路板(PCB) 布局規范，走線盡可能的簡短，?如果可能，請使用PCB接地平面，并將表面安裝元件放置在盡可能靠近器件引腳的位置。 在每個電源引腳和接地端之間連接低ESR 0.1μF 陶瓷旁路電容器，放置位置盡量靠近器件。這些準則應適用于整個模擬電路，以提高性能并提供諸如降低EMI敏感性的好處。

?

?
