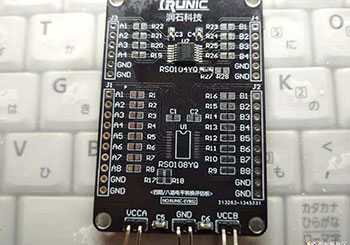

收到了潤石科技的電平轉換評估板，評估板分兩部分：上半部分焊接了電平轉換芯片RS0104，可以同時進行4路信號的電平轉換，下面部分應該是用來焊接RS0108的，是空板。

?

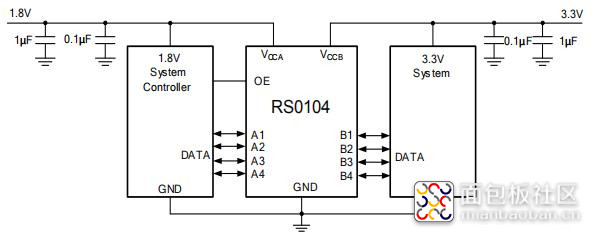

所謂點評轉換（Level Shift）指 通常當兩個設備之間需要通信，但它們的電壓規格不同時，它們就不能直接相連，此時就需要做Level Shift進行電平轉換。我們來看下RS0104的常用接線應用。

?

因為左右兩邊分別接了VCCA和VCCB，兩邊不同的電壓系統不同的信號線之間的高低電平實現了雙向互通。來看下芯片引腳封裝。

?

除了8個io口，還有兩個空腳，VCCA、GND和VCCB，還有個OE腳，輸出啟用（活動高）。 將OE拉低以將所有輸出置于3狀態模式。 參照VCCA。
???? 應該說，各種電壓器件相互連接是比較普遍的情況，各種電平轉換電路也是一搜就一大堆，下面羅列幾個。

?

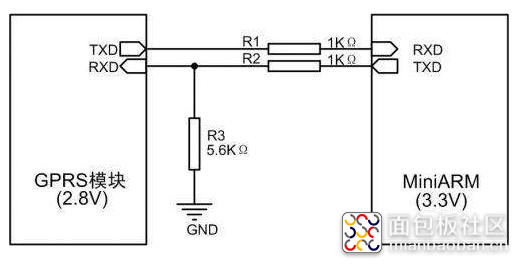

利用電阻分壓就能實現電平轉換兼容。比如：5V電平，經1.6k+3.3k電阻分壓，就是3.3V。

?

利用二極管鉗位作用，也能實現電平轉換。

?

利用三極管和MOS管是常用的電平轉換電路設計。

?

早期電腦上還有RS232串口的時候，這個簡單的轉換電路常被使用。
????? 那么，潤石科技這個專門的電平轉換芯片有什么強項呢？我們來看下數據手冊的特征說明：

?

●無方向控制·
? ??? ●數據速率24Mbps（推空）2Mbps（開放排水）·
? ? ? ●1.65V到5.5V在A端口和2.3V到5.5V在B端口(VCCA≤VCCB)·
? ??? ●VCC隔離：如果兩個VCC都在GND，兩個端口都處于高阻抗狀態·
? ??? ●不需要電源順序：VCCA或VCCB都可以被放大第一。
? ??? ●IFF：支持部分功率模式操作·
? ??? ●擴展溫度：-40°C到85°C
? ???VCCA≤VCCB的原則，最高支持5.5V器件，應該是更穩定，頻率響應更可靠，后面將利用示波器檢測其表現。目前有四個型號，分別支持1路、2路、4路、8路同時電平轉換。
