2025-02-20RS1506S是一款8位雙通道AD轉換芯片，采用Pipeline架構設計，帶有片上跟蹤和保持電路，支持全差分輸入或者單端輸入，最高轉換速率支持125MSPS，在整個工作電壓和工作溫度范圍內具有出色的動態性能。
RS1506S模數轉換芯片工作電壓支持2.7V至3.6V，兩組8位并行數據輸出接口，兼容TTL/CMOS電平，并內置了一個精準的1.25V參考電壓，也可以通過外部對應通道參考電壓輸入引腳輸入需要的基準電壓來調整ADC內核的基準電壓，從而根據采樣需要調整ADC的滿量程范圍。

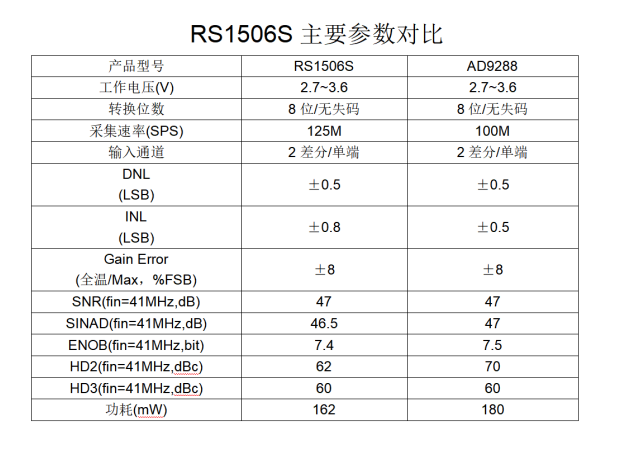

RS1506S是基于AD9288的參數指標設計，并根據工藝和用戶具體應用做了適當的優化和取舍，在工藝滿足的前提下盡可能提升參數性能，并大幅提升采樣速率，以使其能滿足更多的應用場景，真正做到兼容替換。其主要特性如下：
?雙通道，8位，最高125MSPS；
?低功耗：204mW @ 125MSPS
?片內集成參考電壓和采樣保持?
?模擬帶寬475MHz
?SNR=47dB@41MHz & 125MSPS
?1Vpp模擬輸入電壓范圍
?單電源3V工作，支持2.7V~3.6V電壓范圍
?待機功耗2mW
?支持單通道待機/工作模式
?二級制補碼與偏移碼輸出?????? ?
?INL: ±0.8LSB
?DNL: ±0.5LSB
?Gain Error:±2.5%FS
?擴展級工業溫度范圍：-40°C ~ 85°C。

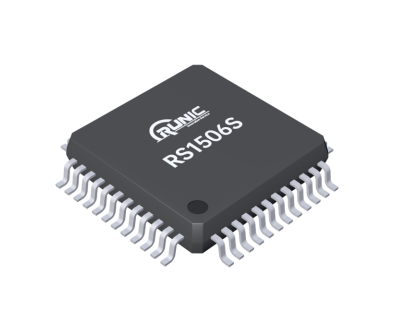

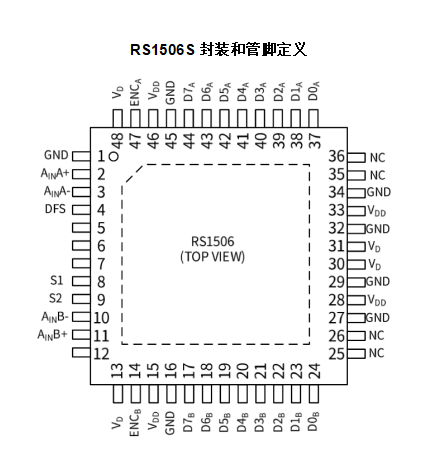

RS1506S采用48腳LQFP 封裝，管腳定義完全兼容AD9288，歡迎各界工程師朋友索樣評測。
