芯品 ｜ 增強壓擺率運算放大器RS844x系列

2025-03-05
訪問量：1995
來源：

壓擺率（Slew Rate）表征輸出信號建立的時間，包括Low to High和High to Low兩種情況。運算放大器有很多指標是互相掣肘的，比如帶寬與功耗，帶寬越高，功耗就越大；通常芯片設計上，壓擺率與單位增益帶寬參數相對應，也就是壓擺率以滿足單位增益帶寬為設計目標，如果要在這種設計架構的運算放大器里選擇高壓擺率的型號，就要選單位增益帶寬高的型號，相應的，芯片功耗也就必然增大。
在各種運動控制系統，對馬達驅動的電流、電壓的檢測要求響應速度盡可能高，除了放大回路能快速對信號進行調理外，也要求輸出信號能夠快速的建立起來，以讓控制系統能快速識別到信號，為滿足這類應用，增強壓擺率的運算放大器應運而生。


運算放大器

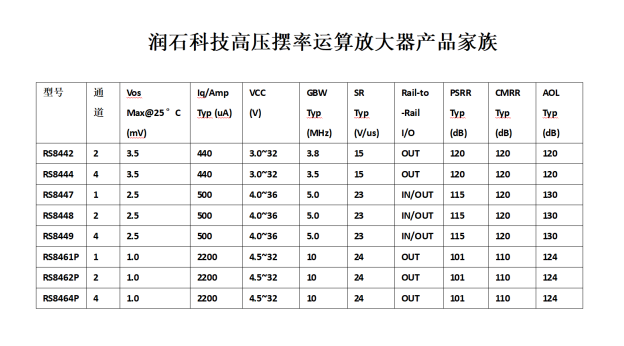

RS844x系列系列運算放大器是在RS846xP的基礎上，對相關參數做了調整，同樣采用SR加速設計電路，縮小增益帶寬積以降低芯片功耗，同時進一步優化PSRR、CMRR等參數，以使其能滿足低功耗的應用需求。
RS844x采用高壓BCD 工藝設計，主要參數特性如下：
?高壓擺率：典型15V/μs，最小9V/μs；
?單位增益帶寬3.8MHz；
?輸入失調電壓低至0.8mV(Typ)；
?輸入偏置電流低至10pA；
?低功耗0.44mA/Channel
?過載恢復時間0.5μs；
?軌對軌輸出；
?電源紋波抑制比PSRR 120dB；
?共模抑制比CMRR 120dB；
?開環增益120dB；
?寬工作電壓范圍，3.0V~32V；
?擴展工業級工作溫度范圍-40°C~125°C。

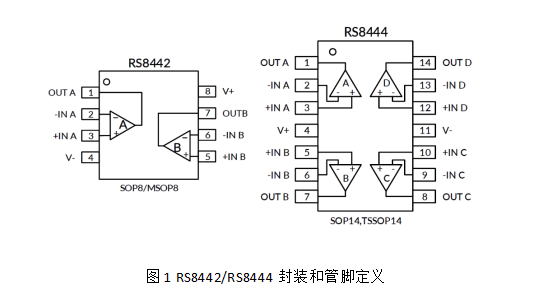

RS8442/RS8444封裝和管腳定義

???? ?

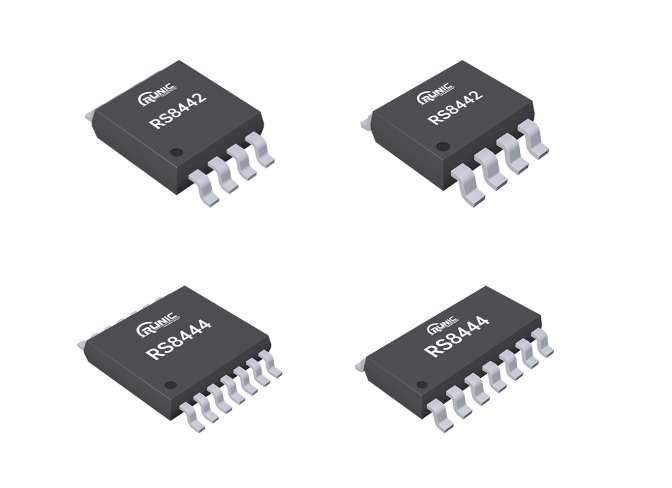

RS8442提供標準SOP8和MSOP8封裝，RS8444提供標準SOP14和TSSOP14封裝，封裝尺寸和管腳定義都與當前市場通用產品兼容，歡迎各界工程師朋友索樣評測。
